KHỞI ĐỘNG

Câu hỏi: Hãy quan sát và cho biết bản vẽ ở Hình 1.1 được vẽ tay hay có sự hỗ trợ của máy tính. Nếu vẽ bằng tay, em hãy chỉ ra những chỗ khó thực hiện được.

Giải chi tiết:

- Bản vẽ ở Hình 1.1 được vẽ với sự hỗ trợ của máy tính

- Nếu vẽ bằng tay, những chỗ khó thực hiện là:;

+ Đường cong

+ Vị trí đối xứng có kích thước nhỏ.

I. VAI TRÒ CỦA CÔNG NGHỆ THÔNG TIN TRONG CÁC HOẠT ĐỘNG THIẾT KẾ KĨ THUẬT

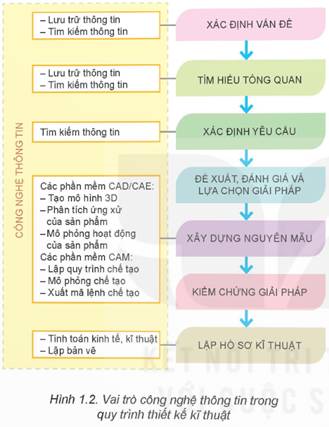

Khám phá: Quan sát Hình 1.2 và cho biết trong hoạt động thiết kế kĩ thuật, công nghệ thông tin hỗ trợ nhiều nhất ở bước nào?

Giải chi tiết:

Trong hoạt động thiết kế kĩ thuật ở hình 1.2, công nghệ thông tin hỗ trợ nhiều nhất ở bước xây dựng nguyên mẫu

Luyện tập: Quan sát Hình 1.2 và kể tên các công việc mà công nghệ thông tin có thể hỗ trợ cho các hoạt động thiết kế kĩ thuật.

Giải chi tiết:

Các công việc mà công nghệ thông tin có thể hỗ trợ cho các hoạt động thiết kế kĩ thuật ở hình 1.2 là:

- Tạo mô hình 3D

- Phân tích ứng xử của sản phẩm

- Mô phỏng hoạt động của sản phẩm

- Lập quy trình chế tạo

- Mô phỏng chế tạo

- Xuất mã lệnh chế tạo

Kết nối năng lực: Truy cập internet và tìm hiểu về một pần mềm CAD/CAM và vai trò của nó đối với hoạt động thiết kế kĩ thuật.

Giải chi tiết:

- Autodesk AutoCAD là phần mềm vẽ kỹ thuật, thiết kế đồ họa 2D, 3D nổi tiếng trong nhiều lĩnh vực như Xây dựng, Cơ Khí.

- Vai trò:

+ Hỗ trợ người dùng tạo các bản vẽ kỹ thuật vector 2D, 3D

+ Là một trong những phần mềm quan trọng trong nhiều lĩnh vực của cuộc sống như cơ khí, xây dựng và nhiều linh vực khác nữa.

+ AutoCAD bản quyền cung cấp cho bạn các công cụ để tạo vật thể 3D từ đầu và tuỳ chỉnh với kết cấu chất lượng. Bảng điều hướng dùng để đặt vị trí camera theo ý bạn sao cho tầm nhìn rõ ràng nhất.

+ Hỗ trợ lưu file ảnh ở nhiều định dạng khác như PDF, FBX; gửi ảnh qua email; in trực tiếp ra giấy hoặc gửi đến một thiết bị in 3D nếu có.

II. VAI TRÒ CỦA CÔNG NGHỆ THÔNG TIN TRONG CÁC HOẠT ĐỘNG LẬP BẢN VẼ

1. Phần cứng:

Khám phá: Quan sát Hình 1.3 và cho biết tên của các thiết bị nhập thông tin vào, các thiết bị xuất thông tin ra.

Giải chi tiết:

2. Phần mềm

Khám phá: Trình bày sự khác nhau giữa hai phương pháp lập bản vẽ kĩ thuật: phương pháp lập bản vẽ gián tiếp và phương pháp lập bản vẽ trực tiếp.

Giải chi tiết:

Sự khác nhau giữa hai phương pháp lập bản vẽ kĩ thuật: phương pháp lập bản vẽ gián tiếp và phương pháp lập bản vẽ trực tiếp:

- Phương pháp lập bản vẽ gián tiếp: vẽ khối 3D của vật thể, sau đó dùng các lệnh chiết, cắt để tạ ra hình chiếu vuông góc, hình cắt, mặt cắt.

- Phương pháp lập bản vẽ trực tiếp: sử dụng lệnh 2 chiều để trực tiếp lập bản vẽ kĩ thuật gồm các hình chiếu vuông góc, hình cắt, mặt cắt mà không cần vẽ mô hình 3D.

VẬN DỤNG

Tìm hiểu và giới thiệu tóm tắt một số phần mềm CAD thông dụng ở Việt Nam.

Giải chi tiết:

Một số phần mềm CAD thông dụng ở Việt Nam là:

- Phần mềm AutoCAD: hỗ trợ người dùng tạo các bản vẽ kỹ thuật vector 2D, 3D. AutoDesk AutoCAD hiện nay là một trong những phần mềm quan trọng trong nhiều lĩnh vực của cuộc sống như cơ khí, xây dựng và nhiều linh vực khác nữa.

- Phần mềm ProgeCAD: là Phần mềm thiết kế 2D và 3D mạnh mẽ có giá thành thấp, hữu ích cho lĩnh vực thiết kế phác thảo, thiết kế sơ đồ điện, thiết kế xây dựng công trình, thiết kế kiến trúc kiến trúc AEC, thiết kế dân dụng, GIS, địa hình, kết cấu, cơ khí và công nghiệp.

- Phần mềm SolidWorks: là một trong những phần mềm chuyên nghiệp về thiết kế 3D do hãng Dassault System phát hành dành cho những cá nhân, doanh nghiệp chuyên về sán xuất, về thiết kế cơ khí.
