1. TÌM HIỂU SẢN PHẨM MẪU

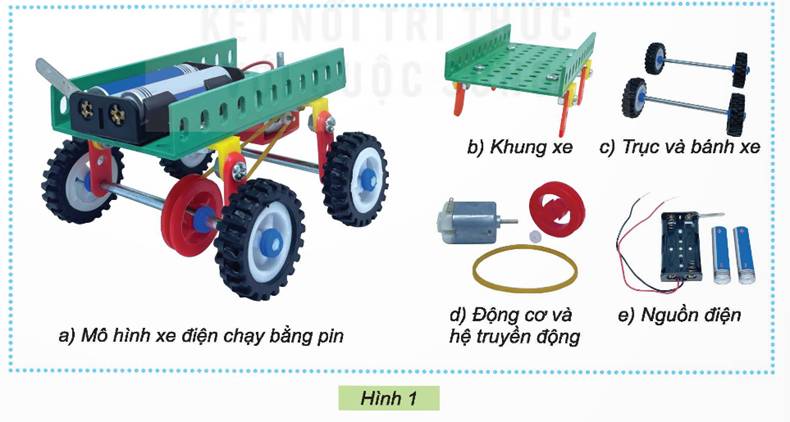

Khám phá: Em hãy quan sát mô hình xe điện chạy bằng pin trong Hình 1 và cho biết mô hình này gồm có những bộ phận nào.

Giải chi tiết:

Mô hình gồm có:

• Khung xe

• Trục và bánh xe

• Động cơ và hệ truyền điện

• Nguồn điện, pin

2. CHI TIẾT, VẬT LIỆU VÀ DỤNG CỤ

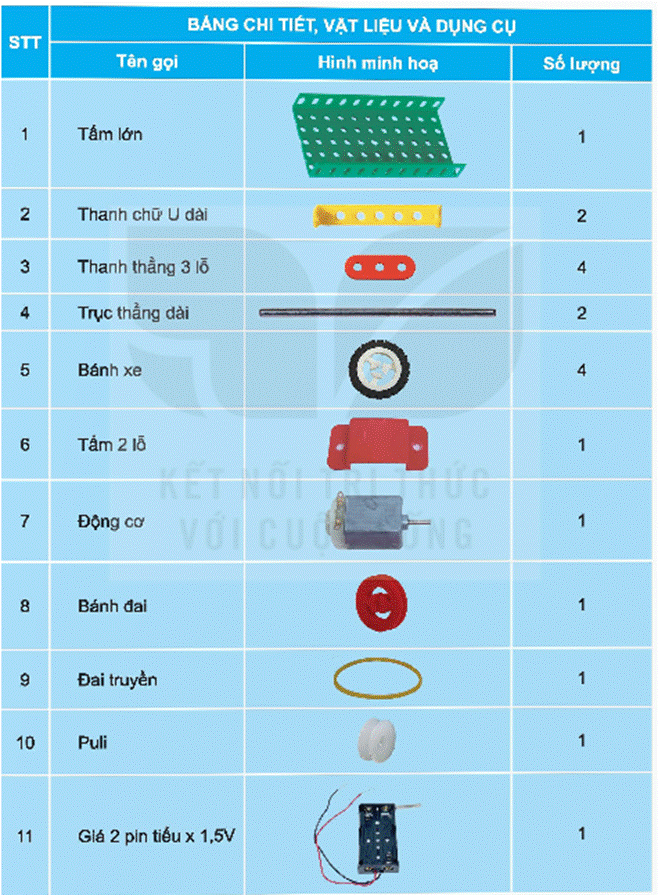

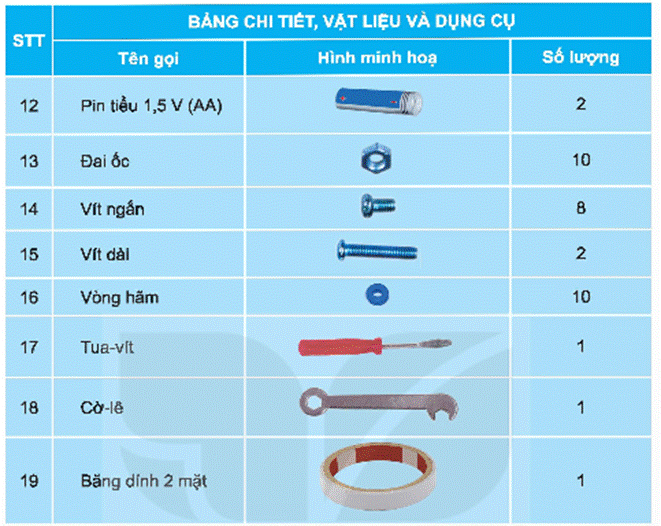

Khám phá: Em hãy lựa chọn đúng số lượng các chi tiết, vật liệu, dụng cụ trong bộ lắp ghép mô hình kĩ thuật để lắp mô hình xe điện chạy bằng pin trong hình 1.

Gợi ý chi tiết:

3. THỰC HÀNH

Em hãy lắp ráp mô hình xe điện chạy bằng pin

Giải chi tiết:

Các bước thực hiện như sau:

+ Bước 1: Lắp khung xe

• Dùng hai thanh chữ U dài, bốn thanh thẳng ba lỗ lắp vào tấm lớn như hình 2 sgk.

+ Bước 2: Lắp động cơ và giá pin vào khung xe,.

• Dùng tấm 2 lỗ để cố định động cơ vào khung xe như hình 3 sgk.

• Dùng băng dính 2 mặt để cố định giá 2 pin tiểu vào khung xe và nối 2 đầu dây điện của giá 2 pin tiểu với 2 cực của động cơ như hình 4.

+ Bước 3: Lắp hệ thống truyền động vào trục và bánh xe

• Lắp hệ truyền động vào trục bánh xe và động cơ như hình 5

• Lắp bánh xe vào trục bánh xe như Hình 5

+ Bước 4: Kiểm tra hoạt động của mô hình

• Kiểm tra các mối ghép

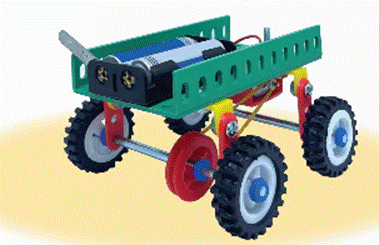

• Lắp 2 pin tiểu 1,5V vào giá pin và đóng công tắc để chạy thử mô hình xe điện như hình 6.

• Điều chỉnh lại sản phẩm.

4. GIỚI THIỆU, ĐÁNH GIÁ VÀ HOÀN THIỆN SẢN PHẨM

- Trưng bày sản phẩm

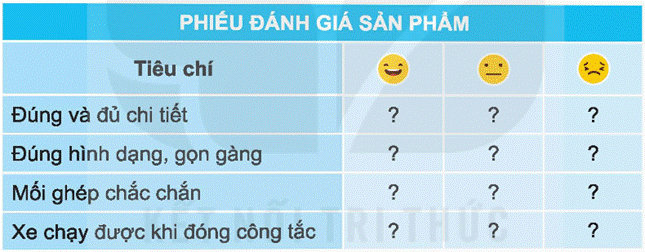

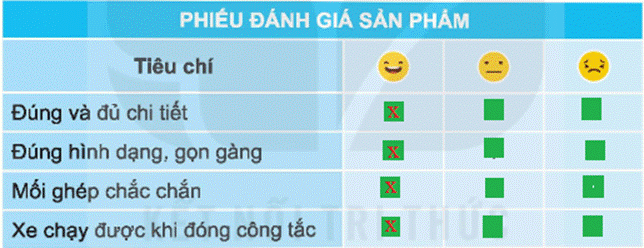

- Cùng bạn đánh giá sản phẩm theo các tiêu chí dưới đây:

Giải chi tiết:
