KHỞI ĐỘNG

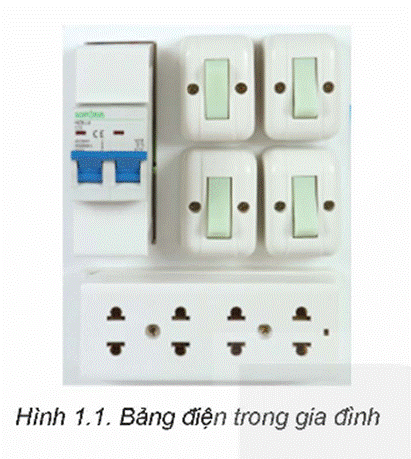

Quan sát Hình 1.1 và cho biết tên, tác dụng của những thiết bị trên bảng điện.

Giải chi tiết:

- Aptomat:bảo vệ mạng điện khỏi các nguy cơ như quá tải, ngắn mạch và rò điện, đảm bảo an toàn cho hệ thống điện và người sử dụng.

- Ổ điện: cung cấp nguồn điện cho các thiết bị điện gia đình như đèn, máy móc, công cụ, và các thiết bị điện khác.

- Công tắc điện: được sử dụng để kiểm soát việc mở và đóng mạch điện của một hoặc nhiều thiết bị điện.

I. Thiết bị đóng cắt

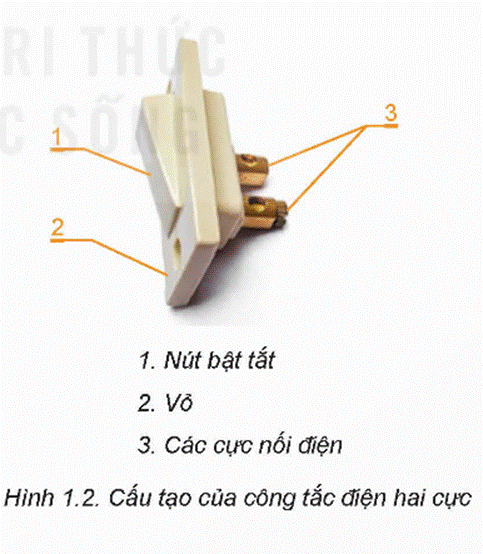

Câu hỏi: Quan sát Hình 1.2 và cho biết: Công tắc điện có cấu tạo gồm những bộ phận nào?

Giải chi tiết:

Công tắc điện có cấu tạo gồm nút bật tắt, vỏ, các cực nối điện.

Câu hỏi: Hãy mô tả cấu tạo và đọc thông số kĩ thuật của một công tắc điện.

Giải chi tiết:

Ví dụ:

- Dòng điện: 16A

- Điện áp: 250V

- Loại công tắc đơn, 1 chiều

- Chất liệu nhựa chịu nhiệt độ, chống cháy, bóng

- Kích thước: 86×86 mm

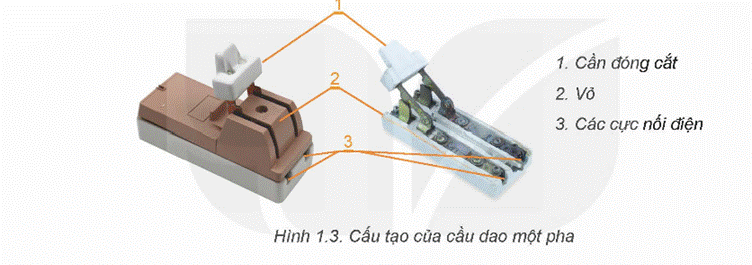

Câu hỏi: Quan sát Hình 1.3 và cho biết: Cầu dao có cấu tạo gồm những bộ phận nào?

Giải chi tiết:

Cầu dao có cấu tạo gồm cần đóng cắt, vỏ, các cực nối điện.

Câu hỏi: Hãy mô tả cấu tạo và đọc thông số kĩ thuật của một cầu dao.

Giải chi tiết:

Thông số kỹ thuật:

- Điện áp sử dụng: 220V

- Công suất: 63A

- Dòng cắt: 6KA

- Độ cách điện 400V

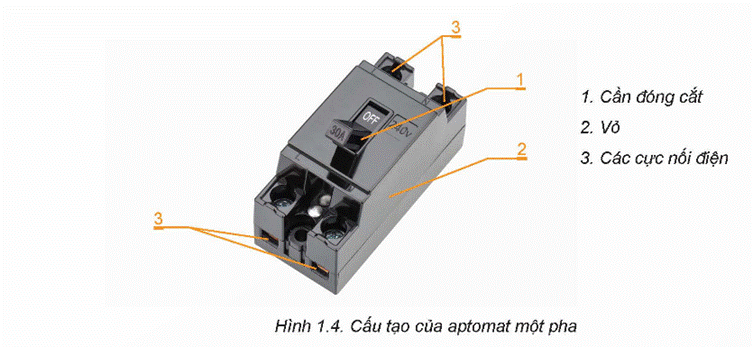

Câu hỏi: Quan sát Hình 1.4 và cho biết: Aptomat có cấu tạo gồm những bộ phận nào?

Giải chi tiết:

Aptomat có cấu tạo gồm cần đóng cắt, vỏ, các cực nối điện.

Câu hỏi: Hãy mô tả cấu tạo và đọc thông số kĩ thuật của một aptomat.

Giải chi tiết:

- Loại Aptomat: Aptomat Tép

- Dòng cắt: 6000A

- Điện áp định mức: 240/415V

- Phân loại: 1P

- Dòng điện định mức: 16A

II. Thiết bị lấy điện

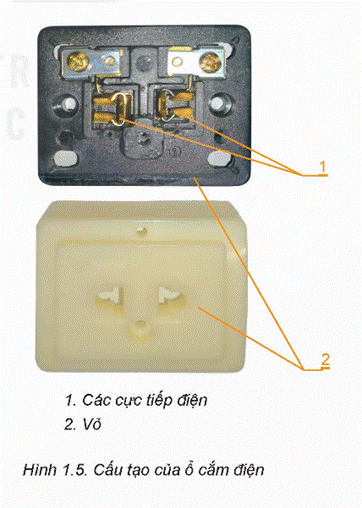

Câu hỏi: Quan sát Hình 1.5 và cho biết: Ổ cắm điện có cấu tạo gồm những bộ phận nào?

Giải chi tiết:

Ổ cắm điện có cấu tạo các cực tiếp điện và vỏ.

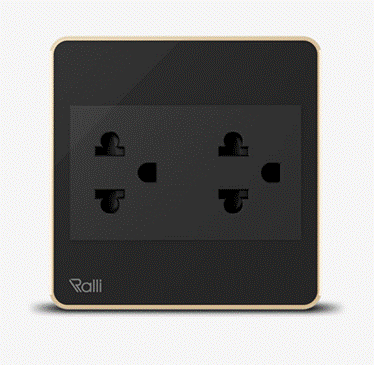

Câu hỏi: Hãy mô tả cấu tạo và đọc thông số kĩ thuật của một ổ cắm điện.

Giải chi tiết:

Điện áp hoạt động tối đa: 250 VAC

Công suất ổ cắm tối đa: 3500W

Dòng điện ổ cắm tối đa: 16A

Dải nhiệt độ hoạt động: (-10-45) độ C

Kích thước (DxRxC): (86x86x31)mm

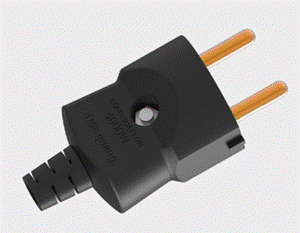

Câu hỏi: Hãy mô tả cấu tạo và đọc thông số kĩ thuật của một phích cắm điện.

Giải chi tiết:

- Điện áp: 250V ~ 16A

- Công suất: 4000W

- Đường kính chân cắm: 4.8mm

- Kích thước sản phẩm: 79.1 x 37 x 37mm

VẬN DỤNG

Liệt kê tên, chức năng của các thiết bị đóng cắt và lấy điện ở một số khu vực trong nhà em.

Giải chi tiết:

- Ổ cắm điện: Dùng để cung cấp nguồn điện cho các thiết bị điện gia đình như đèn, máy móc, và các thiết bị khác.

- Công tắc điện: Sử dụng để kiểm soát việc mở và đóng mạch điện của các thiết bị điện như đèn, quạt, và thiết bị khác.

- Aptomat: Bảo vệ mạng điện khỏi quá tải, ngắn mạch và rò điện, đảm bảo an toàn cho hệ thống điện và người sử dụng.

- Biến áp: Chuyển đổi điện áp từ một mức đầu vào sang một mức đầu ra khác nhau, thích hợp cho các thiết bị điện có yêu cầu về điện áp khác nhau.
