KHỞI ĐỘNG

Tại sao khi trong cốc không có nước thì ta không thể nhìn thấy đồng xu (hình a), còn nếu vẫn giữ nguyên vị trí đặt mắt và cốc nhưng rót nước vào cốc thì ta lại nhìn thấy đồng xu (hình b)?

Giải chi tiết:

Ở cốc không có nước thì ánh sáng từ đồng xu truyền vào mắt chúng ta, ở đây không có sự thay đổi hình ảnh từ đồng xu đến mắt ta do ánh sáng chỉ truyền trong không khí. Nên ta không thể nhìn thấy hình ảnh đồng xu khi trong cốc không có nước. Còn ở cốc có nước thì ánh sáng từ đồng xu từ nước truyền vào mắt ta. Tại mặt phân cách giữa nước và không khí thì tia sáng bị gãy khúc (lệch khỏi phương truyền ban đầu). Nên sự gãy khúc này có thể làm cho hình ảnh của đồng xu chệch đi so với vị trí ban đầu. Điều này khiến ta có thể nhìn thấy được đồng xu.

I. HIỆN TƯỢNG KHÚC XẠ ÁNH SÁNG

Hoạt động: Thí nghiệm 1: Tìm hiểu hiện tượng khúc xạ ánh sáng

Chuẩn bị:

- Một bảng thí nghiệm có gắn tấm nhựa in vòng tròn chia độ;

- Một bản bán trụ bằng thủy tinh;

- Đèn 12 V – 21W có khe cài bản chắn sáng;

- Nguồn điện (biến áp nguồn).

Tiến hành:

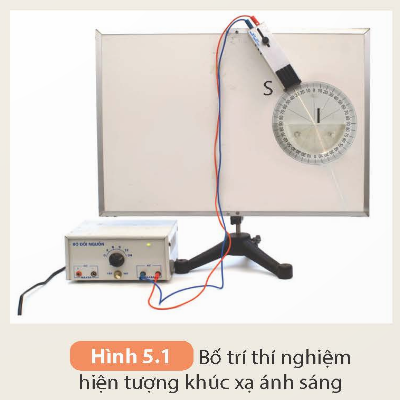

- Bố trí thí nghiệm như Hình 5.1.

- Chiếu một chùm sáng tới SI (điểm tới I là tâm của bản bán trụ).

- Quan sát đường đi của chùm sáng.

Trả lời câu hỏi sau:

Chùm sáng truyền từ không khí vào thủy tinh bị gãy khúc (lệch khỏi phương truyền) tại đâu?

Giải chi tiết:

Khi chùm sáng truyền từ không khí vào thủy tinh bị gãy khúc (lệch khỏi phương truyền) tại I là tâm của bán trụ.

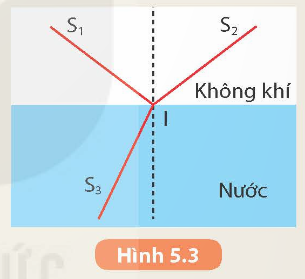

Câu hỏi: Một tia sáng truyền tới mặt nước tạo ra một tia phản xạ và một tia khúc xạ (Hình 5.3) hãy vẽ vào vở và bổ sung chiều mũi tên của các tia sáng.

Giải chi tiết:

II. ĐỊNH LUẬT KHÚC XẠ ÁNH SÁNG

Hoạt động: Thí nghiệm 2: Tìm mối liên hệ giữa góc khúc xạ và góc tới

Chuẩn bị:

Dụng cụ nghiên cứu như thí nghiệm 1.

Tiến hành:

- Bố trí thí nghiệm như Hình 5.1.

- Chiếu tia sáng đến mặt phân cách tại điểm tới I (tâm của đường tròn chia độ) lần lượt với góc 0^o, 20^o, 40^o, 60^o, 80^o.

- Đọc giá trị của góc khúc xạ tương ứng và hoàn thành vào vở theo mẫu tương tự Bảng 5.1.

Trả lời câu hỏi và thực hiện các yêu cầu sau:

1. Tia khúc xạ nằm ở phía nào của pháp tuyến so với tia tới?

2. So sánh độ lớn góc tới và góc khúc xạ.

3. Nhận xét tỉ số giữa sin góc tới i và sin góc khúc xạ r.

Giải chi tiết:

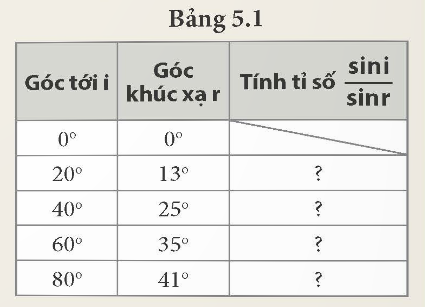

Bảng 5.1

1. Tia khúc xạ nằm ở phía bên kia pháp tuyến so với tia tới.

2. Độ lớn của góc tới lớn hơn góc khúc xạ.

3. Tỉ số giữa sin góc tới i và sin góc khúc xạ r là một hằng số có giá trị không đổi ( 1,50).

Hoạt động: Thí nghiệm 3: Khảo sát phương của tia khúc xạ

Chuẩn bị:

- Bản bán trụ bằng thủy tinh trong suốt;

- Một tấm xốp mỏng có gắn bản chia độ;

- Bốn chiếc đinh ghim giống nhau;

- Một tấm nhựa phẳng.

Tiến hành:

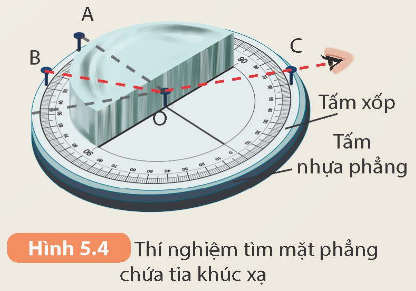

- Bố trí thí nghiệm như Hình 5.4.

- Cắm đinh ghim tại O và A để xác định pháp tuyến OA.

- Cắm đinh ghim ở B để xác định tia tới là BO.

Lưu ý: Để các đinh ghim ở O, A, B sao cho mũ đinh có chiều cao bằng bề dày bản bán trụ thủy tinh. Khi đó mặt phẳng tới đi qua ba đầu đinh ghim O, A, B song song với tấm xốp.

- Đặt mắt để nhìn vào mặt phẳng của bản bán trụ sao cho đầu mũ đinh ghim ở O che khuất ảnh đầu mũ đinh ghim ở B.

- Cắm đinh ghim ở C trên đường truyền sáng của O tới mắt sao cho đầu mũ đinh ghim ở C che khuất ảnh đầu đinh ghim ở B và O. Khi đó tia khúc xạ sẽ là OC.

- Bỏ bản bán trụ thủy tinh ra, dùng tấm nhựa phẳng để kiểm tra các tia BO, OA, OC có đồng phẳng hay không?

Trả lời câu hỏi sau:

Kết quả thí nghiệm cho thấy tia khúc xạ nằm trong mặt phẳng nào?

Giải chi tiết:

Kết quả thí nghiệm cho thấy tia khúc xạ nằm trong mặt phẳng tới.

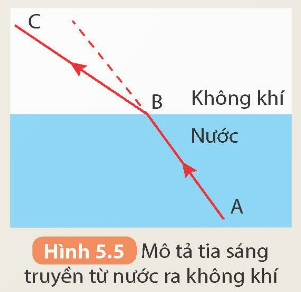

Câu hỏi 1: Hình 5.5 mô tả hiện tượng khúc xạ khi tia sáng truyền từ môi trường nước ra không khí. Chỉ ra điểm tới, tia tới, tia khúc xạ, vẽ pháp tuyến tại điểm tới. So sánh độ lớn của góc khúc xạ và góc tới.

Giải chi tiết:

Từ hình trên ta thấy được:

- Điểm tới: B.

- Tia tới: AB.

- Tia khúc xạ: BC.

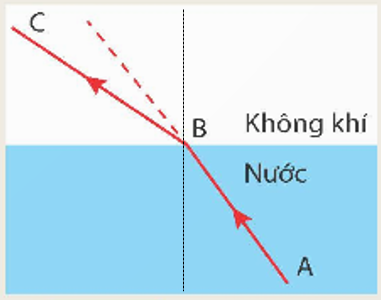

- Vẽ pháp tuyến tại điểm tới:

- Độ lớn của góc khúc xạ lớn hơn góc tới.

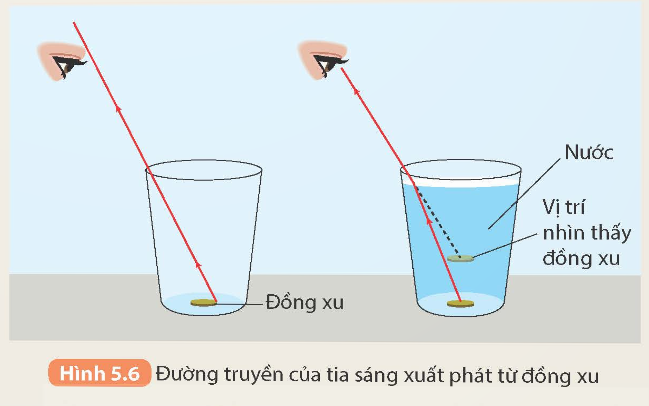

Câu hỏi 2: Quan sát đường truyền của tia sáng trong hình 5.6, vận dụng kiến thức đã học để trả lời câu hỏi mở bài.

Giải chi tiết:

Ở cốc không có nước thì ánh sáng từ đồng xu truyền vào mắt chúng ta, ở đây không có sự thay đổi hình ảnh từ đồng xu đến mắt ta do ánh sáng chỉ truyền trong không khí. Nên ta không thể nhìn thấy hình ảnh đồng xu khi trong cốc không có nước. Còn ở cốc có nước thì ánh sáng từ đồng xu từ nước truyền vào mắt ta. Tại mặt phân cách giữa nước và không khí thì tia sáng bị gãy khúc (lệch khỏi phương truyền ban đầu). Nên sự gãy khúc này có thể làm cho hình ảnh của đồng xu chệch đi so với vị trí ban đầu. Điều này khiến ta có thể nhìn thấy được đồng xu.

III. CHIẾT SUẤT CỦA MÔI TRƯỜNG

Câu hỏi 1: Khi một môi trường đi từ môi trường này sang môi trường khác, chiết suất tỉ đối của hai môi trường cho ta biết điều gì về đường đi của tia sáng đó?

Giải chi tiết:

Ta có:

- Khi chiết suất của môi trường 1 nhỏ hơn môi trường 2 tức n₂₁ > 1 thì góc r < i: tia khúc xạ bị lệch lại gần pháp tuyến hơn.

- Khi chiết suất của môi trường 1 lớn hơn môi trường 2 tức n₂₁ < 1 thì góc r > i: tia khúc xạ bị lệch ra xa pháp tuyến hơn.

Câu hỏi 2: Tính chiết suất của nước. Biết tia sáng truyền từ không khí với góc tới i = 60^o thì góc khúc xạ trong nước r = 40^o.

Giải chi tiết:

Ta có: mà n₁ = 1

Vậy chiết suất của nước là 1,35.
