BÀI 14: KHÁI QUÁT VỀ MẠCH ĐIỆN

I. MẠCH ĐIỆN

- Khái niệm: Mạch điện là một tập hợp các phần tử như nguồn điện; phụ tải; thiết bị đóng cắt, điều khiển và bảo vệ được nối với nhau bằng dây dẫn để thực hiện chức năng nhất định.

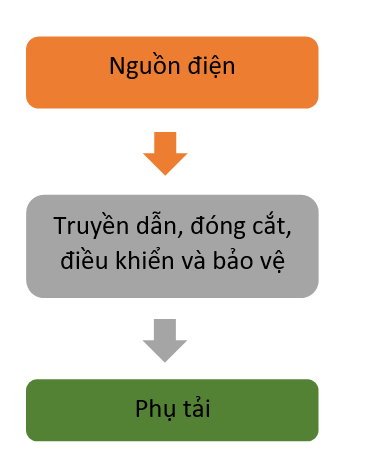

- Sơ đồ cấu trúc:

- Vai trò:

+ Nguồn điện cung cấp năng lượng điện cho mạch điện hoạt động. Nguồn điện lấy từ pin, acquy, lưới điện,...

+ Truyền dẫn, đóng cắt, điều khiển và bảo vệ dùng để truyền tải, đóng cắt nguồn điện, bảo vệ mạch đi khỏi bị quá tải, chập cháy. Ví dụ: dây dẫn, công tắc, cầu chì, ap to mát, cầu dao,...

+ Phụ tải là phần tử sử dụng năng lượng điện như: đèn điện, quạt điện,...

II. CÁC BƯỚC SƠ CỨU NẠN NHÂN TẠI CHỖ

- Khái niệm: Mạch điện điều khiển là mạch điện được sử dụng để thực hiện chức năng điều khiển.

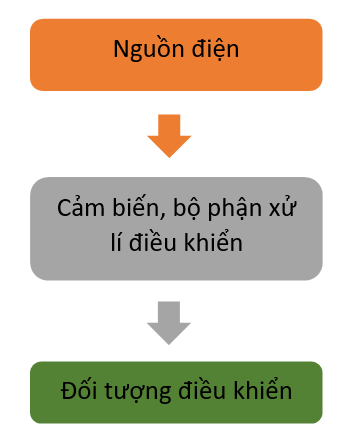

- Sơ đồ khối:

- Chức năng của mỗi mạch điện điều khiển:

+ Nguồn điện: cung cấp năng lượng điện cho mạch hoạt động.

+ Cảm biến: cảm nhận và biến đổi đại lượng vật lí, hóa học, sinh học cần đo thành tín hiệu điện.

+ Bộ phận xử lí và điều khiển: tiếp nhận xử lí tín hiệu điện tử cảm biến thành tín hiệu điều khiển tới đối tượng điều khiển.

- Đối tượng điều khiển: thực hiện một chức năng nào đó như máy bơm nước (trong mạch tưới nước tự động), bóng đèn (trong mạch chiếu sáng tự động), còi (trong mạch báo cháy),…
