BÀI 23 ĐIỆN TRỞ. ĐỊNH LUẬT OHM

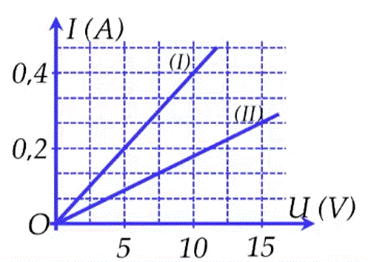

Câu 1: Có hai vật dẫn xác định (I) và (II). Khảo sát độc lập sự phụ thuộc của cường độ dòng điện I chạy trong vật dẫn vào hiệu điện thế U giữa hai đầu mỗi vật dẫn ở nhiệt độ 30ºC. Ta thu được hai đường đặc trưng vôn-ampe có dạng như hình bên. Biết vật liệu thuần trở là vật liệu tạo nên vật dẫn có tính chất là cường độ dòng điện chạy trong vật dẫn luôn tỉ lệ thuận với hiệu điện thế đặt vào hai dầu vật dẫn ở một nhiệt độ xác định.

a) Cả hai vật dẫn được làm từ vật liệu không thuần trở.

b) Điện trở của vật dẫn (I) là 25W.

c) Điện trở của vật dẫn (II) là 56,25W.

d) Ở nhiệt độ 80ºC, đặc trưng vôn-ampe của hai vật dẫn (I) và (II) vẫn giống như đồ thị hình bên.

Câu 2: Có mạch điện như hình vẽ. Nguồn điện có suất điện động E = 12V và có điện trở trong r = 0,55W. Có điện trở mạch ngoài R₁ = 4,5W. R₂ = 4W, R₃ = 3W.

a) Khi K mở ampe kế chỉ 1A.

b) Khi K đóng ampe kế chỉ 2,5 A.

c) Khi K mở tổng trở mạch ngoài là 11,5 W.

d) Khi K đóng công suất toả nhiệt của mạch ngoài là 18,75 W.

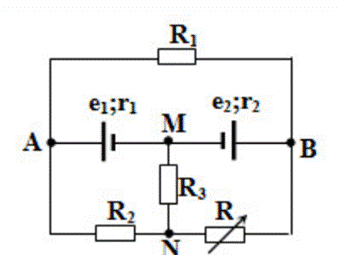

Câu 3: Cho mạch điện như hình vẽ:

e₁ = 18 V, e₂ = 9V, r₁ = 2 Ω, r₂ = 1 Ω, R₁ = 5 Ω, R₂ = 10 Ω, R3 = 2 Ω, R là biến trở.

a) Điện trở tương đương của bộ sẽ là 2,5W.

b) Hiệu điện thế giữa hai điểm AM là 14V.

c) Hiệu điện thế giữa hai điểm NM là 7/6 V.

d) Cường độ dòng điện qua R₁ là 1,2 A.
