PHẦN HAI: THỦ CÔNG KĨ THUẬT

BÀI 9: MÔ HÌNH ĐIỆN MẶT TRỜI

(15 CÂU)

1. NHẬN BIẾT (5 CÂU)

Câu 1: Mô tả cách tạo ra điện từ ánh sáng mặt trời.

Trả lời:

Pin mặt trời hấp thụ ánh sáng mặt trời và chuyển đổi năng lượng ánh sáng thành năng lượng điện.

Câu 2: Pin mặt trời được dùng để làm gì?

Trả lời:

Pin mặt trời đuợc dùng để biến đổi năng lượng ánh sáng mặt trời thành năng lượng điện.

Câu 3: Nêu các bộ phận của mô hình điện mặt trời.

Trả lời:

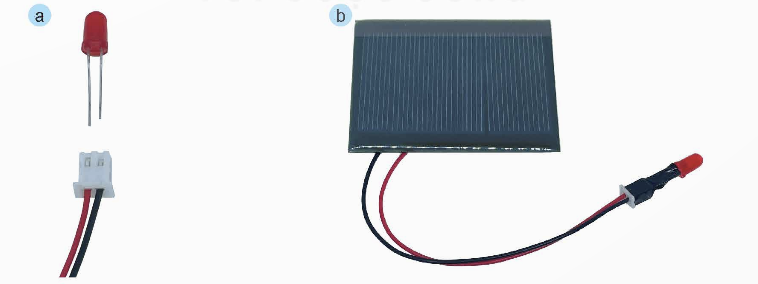

Mô hình điện mặt trời gồm có các bộ phận chính như: tấm pin mặt trời, khung giá đỡ, dây dẫn điện và thiết bị tiêu thụ năng lượng điện.

Câu 4: Nêu yêu cầu sản phẩm khi lắp ráp mô hình điện mặt trời.

Trả lời:

Yêu cầu sản phẩm: Đúng hình dạng; mối ghép chắc chắn; dây dẫn diện gọn gàng; đèn LED phát sáng khi có ánh sáng chiếu vào tấm pin; độ sáng đèn LED thay đổi khi độ sáng chiếu vào tấm pin thay đổi.

Câu 5: Nêu các bước lắp ráp mô hình điện mặt trời.

Trả lời:

- Bước 1: Lắp khung giá đỡ

- Bước 2: Lắp đèn LED với dây dẫn điện

- Bước 3: Gắn tấm pin mặt trời và đèn LED vào khung giá đỡ.

- Bước 4: Kiểm tra hoạt động của mô hình

2. THÔNG HIỂU (5 CÂU)

Câu 1: Mô tả các bộ phận của mô hình điện mặt trời.

Trả lời:

- Khung giá đỡ: Gồm có các trụ đỡ và giá đỡ, dùng để đỡ pin mặt trời và đèn LED

- Tấm pin mặt trời: Là thiết bị biến đổi năng lượng ánh sáng mặt trời thành năng lượng điện

- Đèn LED: Là thiết bị tiêu thụ năng lượng điện

- Dây dẫn điện: Dẫn điện từ pin mặt trời đến thiết bị tiêu thụ năng lượng điện

Câu 2: Khi lắp khung giá đỡ của mô hình điện mặt trời, cần lắp như thế nào?

Trả lời:

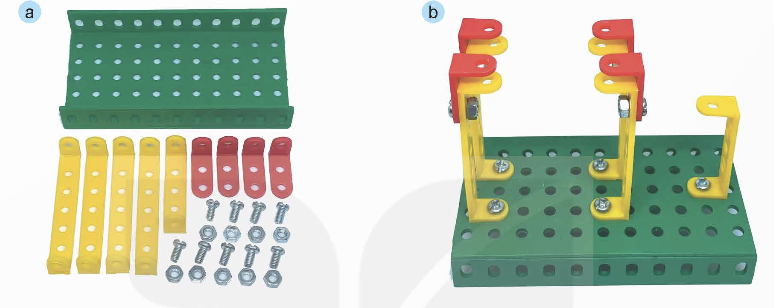

- Dùng bốn thanh chữ U dài, bốn thanh chữ L dài và một thanh chữ U ngắn lắp vào tấm lớn để tạo thành khung giá đỡ.

- Lưu ý: Sử dụng dụng cụ lắp ghép an toàn. Các mối ghép chắc chắn.

Câu 3: Khi lắp đèn LED với dây điện của mô hình điện mặt trời, cần lắp như thế nào?

Trả lời:

- Lắp đèn LED với dây diện và dùng băng dính điện để cố định đèn LED với dầu dây dẫn điện.

- Lưu ý: Dây dẫn điện màu đỏ nối với chân dài của đèn LED, dây dẫn điện màu đen nối với chân ngắn của đèn LED.

Câu 4: Khi kiểm tra hoạt động của mô hình điện mặt trời, cần kiểm tra những gì?

Trả lời:

- Kiểm tra lại các mối ghép, sự chắc chắn của mô hình và vị trí nối dây dẫn điện với các chân của đèn LED.

- Kiểm tra hoạt động của mô hình:

+ Quan sát các trạng thái của đèn LED tương ứng với sự thay đổi của ánh sáng chiếu tới tấm pin mặt trời.

+ Ghi chép lại hoạt động của mô hình theo bảng gợi ý dưới đây.

- Điều chỉnh lại mô hình (nếu cần).

Câu 5: Khi lắp ráp mô hình điện mặt trời, cần những chi tiết, vật liệu, dụng cụ nào tỏng bộ lắp ghép mô hình kĩ thuật?

Trả lời:

- Tấm lớn: 1

- Thanh chữ U dài: 4

- Thanh chữ U ngắn: 1

- Thanh chữ L dài: 4

- Tấm pin mặt trời và dây dẫn điện: 1

- Đèn LED: 1

- Đai ốc: 9

- Vít ngắn: 9

- Tua – vít: 1

- Cờ - lê: 1

- Băng dính 2 mặt: 1

- Băng dính điện: 1

- Kéo: 1

3. VẬN DỤNG (3 CÂU)

Câu 1: Tại sao đèn LED sáng yếu hơn khi ánh sáng chiếu vào tấm pin mặt trời yếu hơn?

Trả lời:

Khi ánh sáng chiếu vào tấm pin mặt trời yếu, năng lượng điện tạo ra cũng giảm, dẫn đến dòng điện cung cấp cho đèn LED bị yếu, làm cho đèn LED sáng yếu hơn.

Câu 2: Làm thế nào để tăng độ sáng của đèn LED trong mô hình điện mặt trời mà không cần thay đổi tấm pin?

Trả lời:

Có thể tăng cường ánh sáng chiếu vào tấm pin mặt trời bằng cách đặt mô hình ở nơi có nhiều ánh sáng hơn hoặc sử dụng gương để phản chiếu thêm ánh sáng vào tấm pin, giúp tăng năng lượng điện tạo ra và làm đèn LED sáng hơn.

Câu 3: Tại sao cần có khung giá đỡ trong mô hình điện mặt trời?

Trả lời:

Khung giá đỡ có vai trò giữ cho tấm pin mặt trời và đèn LED ổn định trong quá trình hoạt động. Nó giúp tấm pin được định hướng đúng cách để nhận được ánh sáng mặt trời tối ưu, đồng thời bảo vệ các bộ phận khác của mô hình khỏi bị hư hỏng.

4. VẬN DỤNG CAO (2 CÂU)

Câu 1: Nếu trong quá trình kiểm tra, đèn LED không sáng, làm thế nào để khắc phục?

Trả lời:

- Kiểm tra lại các mối nối dây dẫn điện giữa pin mặt trời và đèn LED để đảm bảo không bị lỏng hoặc đứt.

- Kiểm tra lại tấm pin mặt trời để đảm bảo nó đang hấp thụ đủ ánh sáng.

- Kiểm tra chân đèn LED xem có lắp đúng chiều dây dẫn điện hay không.

Câu 2: Tìm hiểu cách mà ánh sáng mặt trời được chuyển đổi thành điện năng trong mô hình điện mặt trời.

Trả lời:

Ánh sáng mặt trời được tấm pin mặt trời hấp thụ và chuyển đổi thành điện năng thông qua hiệu ứng quang điện. Khi ánh sáng chiếu vào các tế bào quang điện trong tấm pin, các electron trong vật liệu bán dẫn được kích thích và tạo ra dòng điện. Dòng điện này sau đó được dẫn đến các thiết bị tiêu thụ như đèn LED.
