I. NHIỆM VỤ, YÊU CẦU

1. Nhiệm vụ

- Thiết kế, lắp đặt mạch điện điều khiển bật, tắt bóng đèn ngoài sân

2. Yêu cầu

- Bóng đèn ngoài sân được bật, tắt tại 2 vị trí: vị trí thức nhất ở trong nhà, vị trí thức 2 ở ngoài sân.

III. TIẾN TRÌNH THỰC HIỆN

1. Thiết kế mạch điện

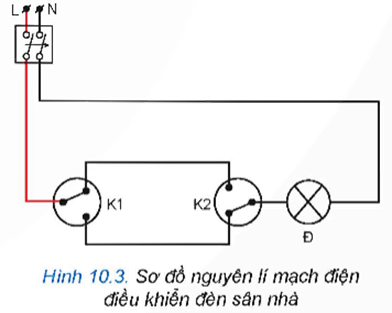

a) Vẽ sơ đồ nguyên lí

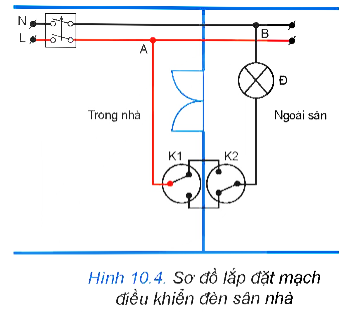

b) Vẽ sơ đồ lắp đặt

2. Lựa chọn vật tư, thiết bị

3. Lắp đặt mô hình

a) Hướng dẫn an toàn điện

- Đi giày, dép và thực hiện lắp đặt mạch điện tại nơi khô ráo.

- Lắp mạch điện hoàn chỉnh trước khi đấu nối mạch điện vào nguồn điện.

- Chỉ được bật nguồn điện khi đảm bảo mạch điện không có phần nào hở điện và không có người tiếp xúc hoặc có nguy cơ tiếp xúc với các phần hở điện đó.

b) Lắp mạch điện

Bước 1: Chuẩn bị đầy đủ vật tư, thiết bị điện và các công cụ hỗ trợ cần thiết như kim bấm dây, khoan, băng dính điện, bút thử điện trước khi lắp mạch điện.

Bước 2: Xác định vị trí nguồn lấy điện; đánh dấu vị trí lắp đặt công tắc và đèn.

Bước 3: Lắp công tắc vào bảng điện.

Bước 4: Nối dây điện kết nối các thiết bị trong mạch điện như Hình 10.4; lắp đèn vào đui đèn và treo đèn vào vị trí đã xác định. Lắp đặt các mảng gen luồn dây điện và cho dây điện vào trong mảng gen đảm bảo thẩm mĩ, an toàn. Việc kết nối mạch điện với nguồn được thực hiện sau cùng theo các hướng dẫn an toàn điện ở mục 4a.

Bước 5: Kiểm tra mạch điện theo các tiêu chuẩn:

- Lắp đặt đúng theo sơ đồ.

- Các mối nối đảm bảo an toàn điện, chắc, đẹp và không hở điện.

- Mạch điện đảm bảo thông mạch, không đoản mạch.

Bước 6: Nối mạch điện vào nguồn điện. Lưu ý tuân thủ hướng dẫn an toàn điện ở mục 4a.

4. Thử nghiệm

Bật nguồn điện cấp cho mạch và lần lượt thực hiện bật, tắt công tắc 1, 2. Quan sát và đánh giá sự phù hợp của kết quả so với lí thuyết.

5. Báo cáo kết quả, đánh giá

Tiêu chí đánh giá:

- Sản phẩm hoạt động tốt, đảm bảo tính thẩm mĩ, an toàn.

- Giải thích được nguyên lí và cách lắp đặt mạch điện.

- Ý thức học tập, tuân thủ quy trình, đảm bảo an toàn.
