Giải Công nghệ 8 kết nối: Bài 14 Khái quát về mạch điện

Hướng dẫn giải Công nghệ 8 kết nối tri thức: Giải bài 14 Khái quát về mạch điện. Bài được giải chi tiết, rõ ràng, dễ hiểu. Bài giải giúp học sinh nắm vững kiến thức trong sách giáo khoa, rèn kĩ năng giải bài tập và có phương pháp học tập hiệu quả.

Nội dung chi tiết

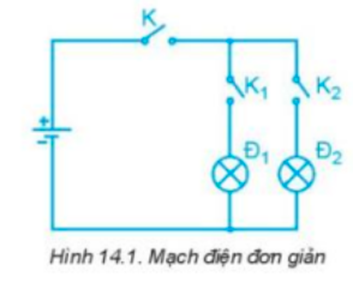

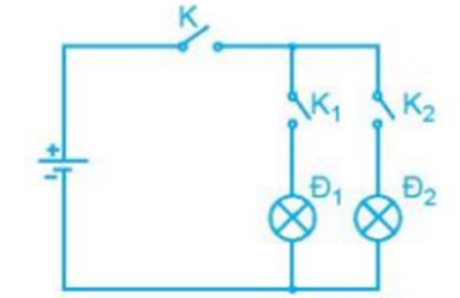

Câu hỏi: Kể tên các thành phần cơ bản có trong mạch điện đơn giản ở Hình 14.1. Khi nào đèn Đ1, Đ2 cùng sáng?

Giải chi tiết:

Các thành phần cơ bản có trong mạch điện đơn giản:

- Công tắc hai cực K, K1, K2

- Đèn sợi đốt Đ1, Đ2

- Cực âm cực dương

Khi tất cả công tắc hai cực mở, hai đèn sẽ cùng sáng

I. MẠCH ĐIỆN

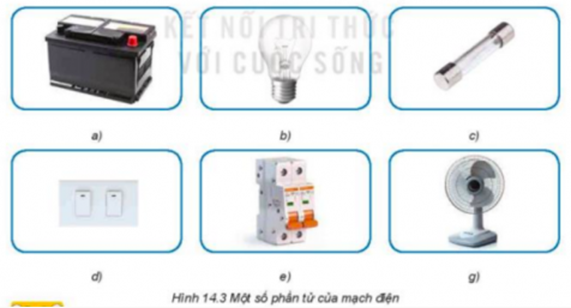

KHÁM PHÁ 1: Quan sát Hình 14.3, cho biết tên gọi các phần tử của mạch điện có trong hình.

Giải chi tiết:

a - Ắc quy

b - Bóng đèn

c - Cầu chì

d - Công tắc

e - Aptomat

g - Quạt điện

II. MẠCH ĐIỆN ĐIỀU KHIỂN

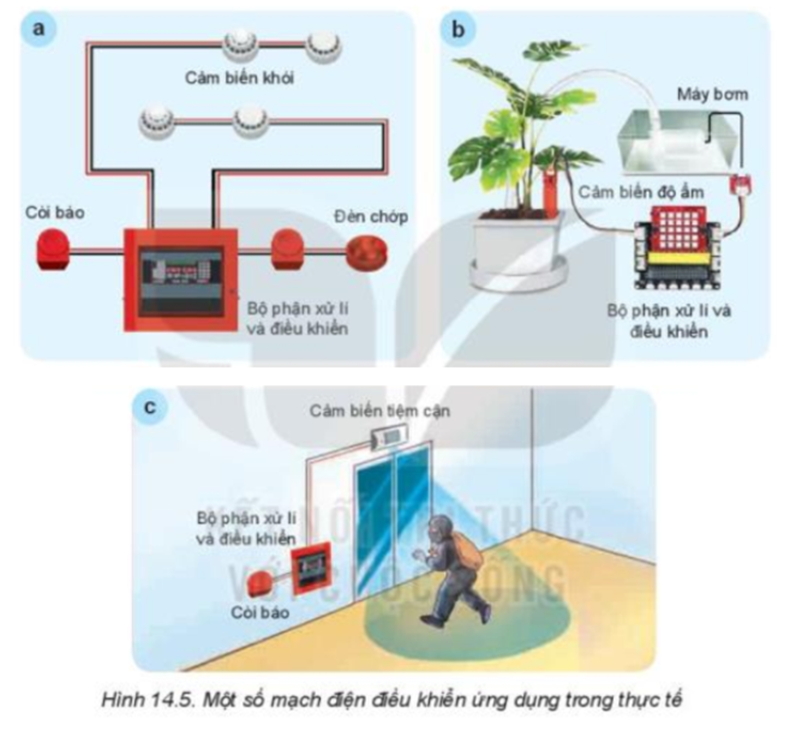

KHÁM PHÁ 2: Quan sát Hình 14.5 và cho biết:

- Ứng dụng của mỗi mạch điện điều khiển.

- Tên và chức năng của các thiết bị cảm biến, đối tượng điều khiển ở các hình.

Giải chi tiết:

Hình	Tên	Chức năng	Ứng dụng
a	Cảm biến khói	Phát hiện khói cảnh báo cháy nổ	Báo cháy
b	Cảm biến độ ẩm	Phát hiện sự thay đổi độ ẩm	Bơm nước tự động
c	Cảm biến tiệm cận	Phát hiện người tiếp xúc gần	Chống trộm

VẬN DỤNG

Câu hỏi:

1. Kể tên nguồn điện; thiết bị đóng cắt, điều khiển và bảo vệ; phụ tải có trong mạch điện ở gia đình em.

2. Vẽ và mô tả sơ đồ khối của một mạch điện điều khiển đơn giản mà em biết.

Giải chi tiết:

1. Nguồn điện; thiết bị đóng cắt, điểu khiển và bảo vệ; phụ tải có trong mạch điện ở gia đình em:

- Nguồn điện: lưới điện

- Thiết bị đóng cắt: cầu dao

- Thiết bị điều khiển và bảo vệ: aptomat

- Phụ tải: bóng đèn

2. Mạch điện đơn giản bao gồm: nguồn điện, công tắc, bóng đèn
