Giải Công nghệ 8 kết nối: Bài 3 Bản vẽ chi tiết

Hướng dẫn giải Công nghệ 8 kết nối tri thức: Giải bài 3 Bản vẽ chi tiết. Bài được giải chi tiết, rõ ràng, dễ hiểu. Bài giải giúp học sinh nắm vững kiến thức trong sách giáo khoa, rèn kĩ năng giải bài tập và có phương pháp học tập hiệu quả.

Nội dung chi tiết

I. NỘI DUNG CỦA BẢN VẼ CHI TIẾT

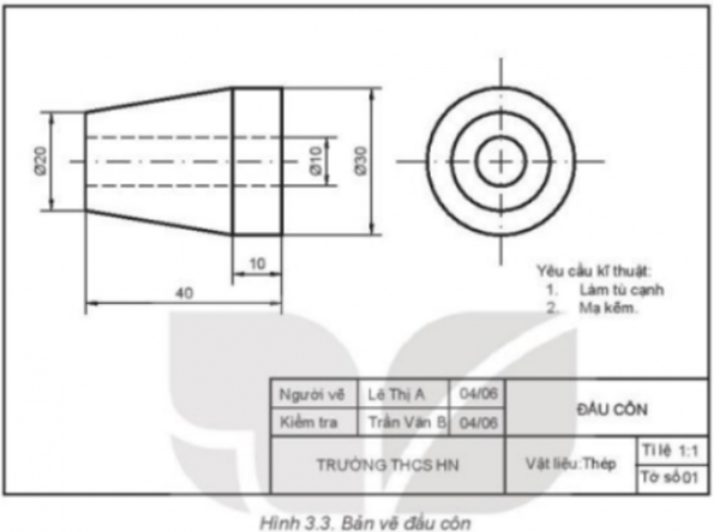

Khám phá: Quan sát Hình 3.3 và cho biết tên gọi của chi tiết được biểu diễn trong hình là gì; hãy mô tả hình dạng, kích thước và các yêu cầu kĩ thuật của chi tiết đó.

Giải chi tiết:

- Tên gọi chi tiết: đầu côn

- Hình dạng: nón cụt

- Kích thước:

+ Đường kính vòng ngoài: Ø30 mm

+ Đường kính vòng trong: Ø20 mm

+ Đường kính khoét: Ø10 mm

+ Chiều cao: 40 mm

+ Độ dày đáy: 10 mm

- Yêu cầu kĩ thuật: làm tù cạnh, mạ kẽm.

II. ĐỌC BẢN VẼ CHI TIẾT

THỰC HÀNH

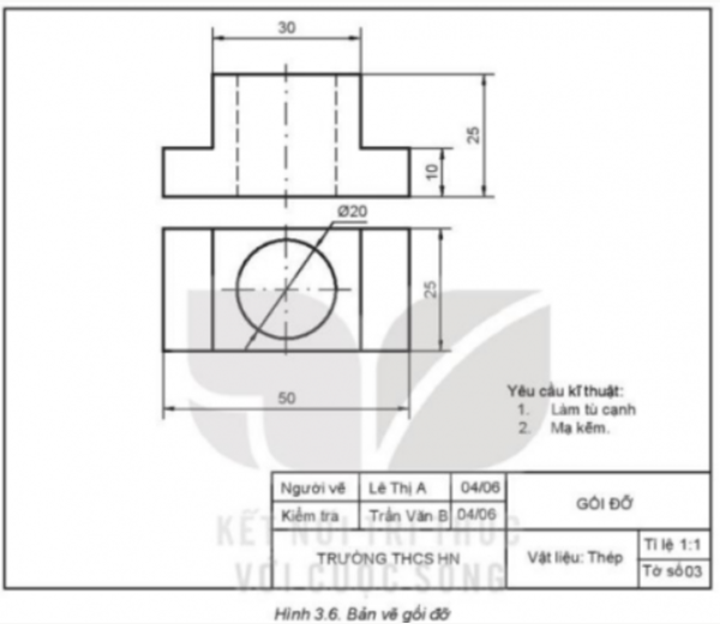

Câu hỏi: Đọc bản vẽ chi tiết gối đỡ (Hình 3.6) theo trình tự trên Bảng 3.1.

Giải chi tiết:

Trình tự đọc	Nội dung đọc	Kết quả đọc bản vẽ gối đỡ (Hình 3.6)
Bước 1. Khung tên	- Tên gọi chi tiết - Vật liệu chế tạo - Tỉ lệ bản vẽ	- Gối đỡ - Thép - Tỉ lệ: 1 : 1
Bước 2. Hình biểu diễn	Tên gọi các hình chiếu	Hình chiếu đứng, hình chiếu bằng
Bước 3. Kích thước	- Kích thước chung của chi tiết - Kích thước các phần của chi tiết	- Chiều dài: 50; chiều rộng: 25; chiều cao: 25 - Khoét: đường kính 20 mm
Bước 4. Yêu cầu kĩ thuật	Yêu cầu về gia công, xử lí bề mặt	Làm tù cạnh, mạ kẽm
