Giải Công nghệ 8 kết nối: Bài 4 Bản vẽ lắp

Hướng dẫn giải Công nghệ 8 kết nối tri thức: Giải bài 4 Bản vẽ lắp. Bài được giải chi tiết, rõ ràng, dễ hiểu. Bài giải giúp học sinh nắm vững kiến thức trong sách giáo khoa, rèn kĩ năng giải bài tập và có phương pháp học tập hiệu quả.

Nội dung chi tiết

I. NỘI DUNG BẢN VẼ LẮP

Câu hỏi: Hình 4.1 là một bản vẽ lắp. Hãy quan sát và cho biết có những điểm khác biệt nào so với bản vẽ chi tiết?

Giải chi tiết:

Trên bản vẽ lắp không ghi yêu cầu kĩ thuật, có bảng kê, thể hiện sự lắp ráp giữa các chi tiết.

II. ĐỌC BẢN VẼ LẮP

THỰC HÀNH

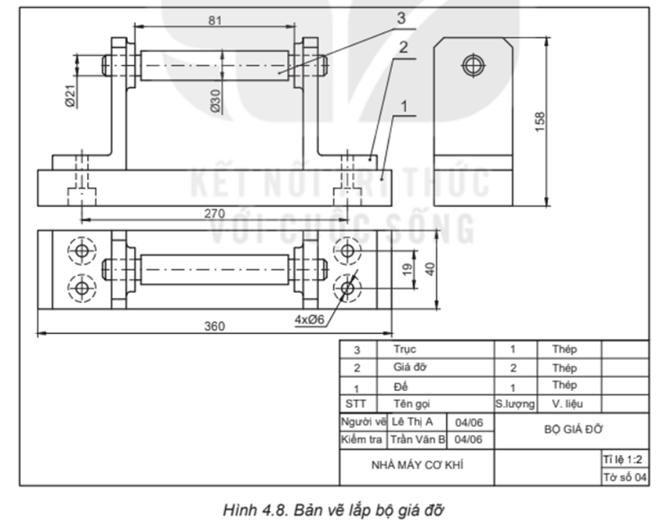

Câu hỏi: Đọc bản vẽ lắp bộ giá đỡ (Hình 4.8) theo trình tự trên Bảng 4.1 (kẻ bảng theo mẫu Bảng 4.1 vào vở và ghi phần trả lời vào bảng).

Trình tự đọc	Nội dung đọc	Kết quả đọc bản vẽ gối đỡ (Hình 3.6)
Bước 1. Khung tên	- Tên gọi sản phẩm - Tỉ lệ bản vẽ	- Bộ giá đỡ - Tỉ lệ: 1: 2
Bước 2. Bảng kê	Tên gọi, số lượng của chi tiết	- Đế (1) - Giá đỡ (2) - Trục (3)
Bước 3. Hình biểu diễn	Tên gọi các hình chiếu	Hình chiếu đứng, hình chiếu bằng, hình chiếu cạnh
Bước 4. Kích thước	- Kích thước chung - Kích thước lắp ghép giữa các chi tiết - Kích thước xác định khoảng cách giữa các chi tiết	- Kích thước chung: chiều dài 360 mm, chiều rộng 40 mm, chiều cao 158 mm
Bước 5. Phân tích chi tiết	- Vị trí của các chi tiết	- Đế (1) - Giá đỡ (2) - Trục (3)
Bước 6. Tổng hợp	- Trình tự tháo lắp các chi tiết	- Tháo chi tiết: 3 – 2 – 1 - Lắp chi tiết: 1 – 2 – 3

VẬN DỤNG

Câu hỏi: Lựa chọn một sản phẩm đơn giản trong gia đình và cho biết sản phẩm đó được tạo bởi bao nhiêu chi tiết, vai trò của từng chi tiết trong sản phẩm.

Giải chi tiết:

Giá sách treo tường được tạo bởi 4 chi tiết: vít, thanh dọc ngăn, thanh dọc bên, thanh ngang. Vai trò của chúng là để cố định các chi tiết với nhau.
