MỞ ĐẦU

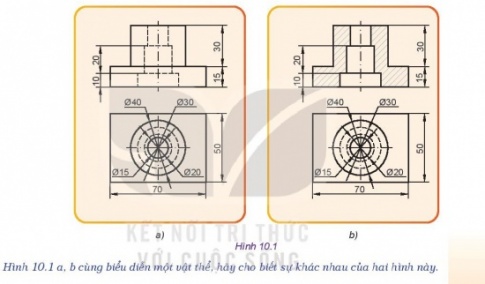

Câu hỏi: Hình 10.1 a, b cùng biểu diễn một vật thể, hãy cho biết sự khác nhau của hai hình này.

Giải chi tiết:

• Hình a thể hiện hình chiếu.

• Hình b thể hiện hình cắt, mặt cắt.

I. KHÁI NIỆM MẶT CẮT, HÌNH CẮT

1. Khái niệm chung

Khám phá:

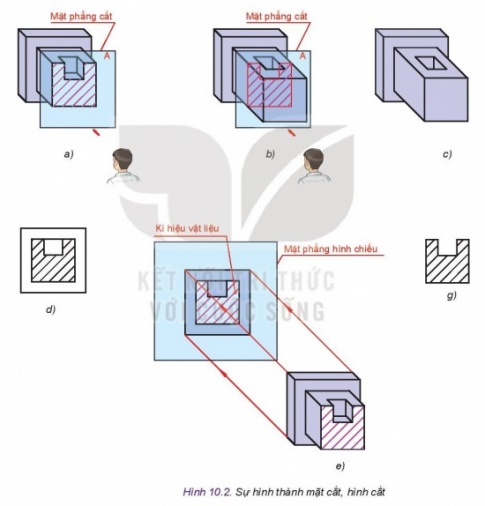

1. Quan sát Hình 10.2 và sắp xếp trình tự các hình a, b, c, d, e, g theo đúng trình tự hình thành mặt cắt, hình cắt ở trên.

2. Phân biệt khái niệm mặt cắt, hình cắt.

Giải chi tiết:

1. c - b - a - e - g - d

2. Phân biệt:

• Mặt cắt: phần vật thể nằm trên mặt phẳng cắt.

• Hình cắt: bao gồm mặt cắt và hình chiếu của phần vật thể còn lại.

2. Kí hiệu mặt cắt, hình cắt và kí hiệu vật liệu

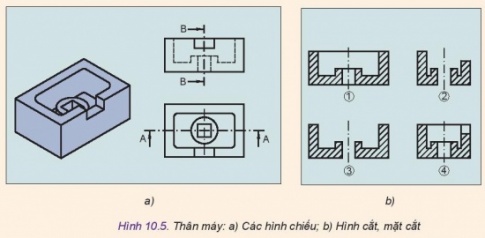

Luyện tập: Quan sát Hình 10.5 và cho biết các hình 1, 2, 3, 4 thuộc loại hình biểu diễn nào và tên gọi của mỗi hình.

Giải chi tiết:

1. Hình cắt A - A

2. Mặt cắt B - B

3. Mặt cắt A - A

4. Hình cắt B - B

II. PHÂN LOẠI HÌNH CẮT, MẶT CẮT

2. Phân loại mặt cắt

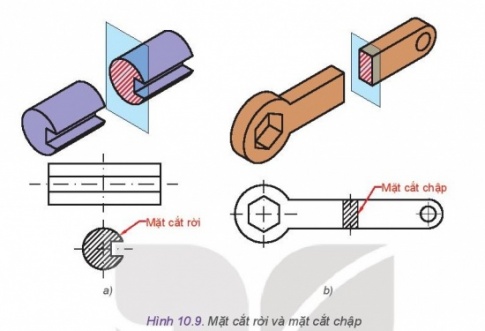

Khám phá: Quan sát Hình 10.9 và thực hiện các nhiệm vụ sau:

• So sánh mức độ phức tạp của hai mặt cắt.

• Tìm sự khác nhau về nét vẽ đường bao quanh của hai mặt cắt.

Giải chi tiết:

• Mặt cắt chập được dùng để biểu diễn mặt cắt có hình dạng đơn giản.

• Mặt cắt rời được dùng để biểu diễn mặt cắt có hình dạng phức tạp.

• Đường bao của mặt cắt chập được vẽ bằng nét liền mảnh.

• Đường bao của mặt cắt rời được vẽ bằng nét liền đậm.

III. VẼ HÌNH CẮT, MẶT CẮT

Thực hành:

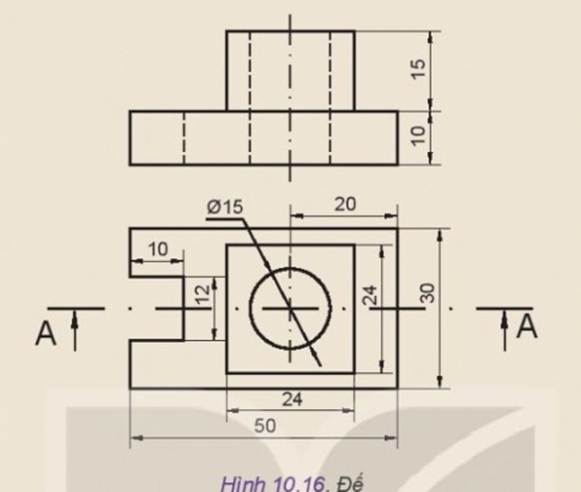

1. Cho hai hình chiếu một vật thể (Hình 10.16). Hãy vẽ hình cắt toàn bộ A - A.

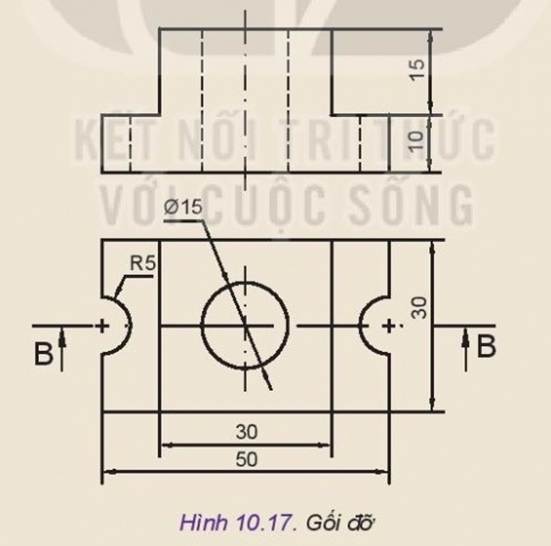

2. Cho hai hình chiếu một vật thể (Hình 10.17). Hãy vẽ hình cắt một nửa B - B.

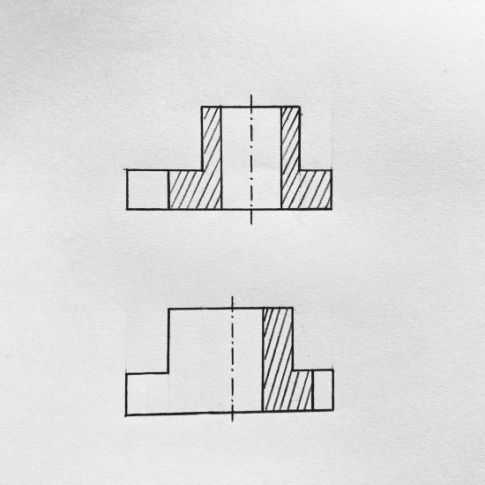

Giải chi tiết:

VẬN DỤNG

Hãy vẽ hình cắt, mặt cắt một số đồ vật trong gia đình.

Giải chi tiết:

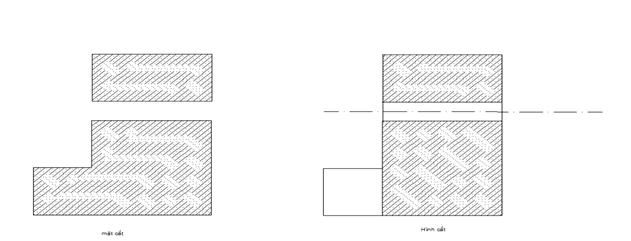

Ghế sofa.
