MỞ ĐẦU

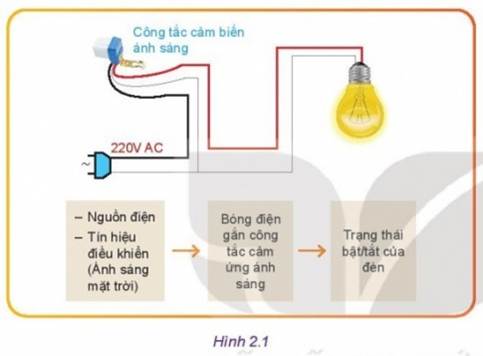

Câu hỏi: Quan sát Hình 2.1 và cho biết nguyên lí làm việc của mạch điều khiển tự động bật/ tắt đèn theo ánh sáng môi trường.

Giải chi tiết:

Khi có nguồn điện và tín hiệu điều khiển thì bóng điện gắn công tắc cảm ứng sẽ bật hoặc tắt theo ánh sáng môi trường.

I. KHÁI NIỆM VỀ HỆ THỐNG KĨ THUẬT

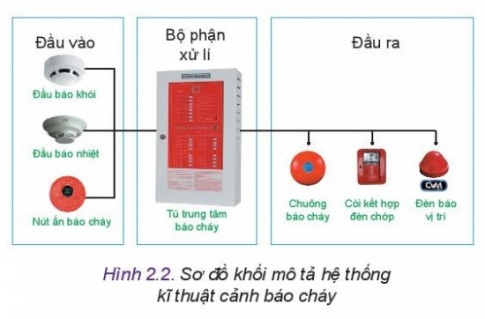

Khám phá: Quan sát Hình 2.2 và cho biết đầu vào, đầu ra và bộ phận xử lí trong hệ thống kĩ thuật cảnh báo cháy là những thiết bị nào? Để hệ thống cảnh báo cháy hoạt động có cần tất cả tín hiệu đầu vào hay không?

Giải chi tiết:

• Đầu vào: đầu báo khói, đầu báo nhiệt, nút ấn báo cháy.

• Đầu ra: chuông báo cháy, còi kết hợp đèn chớp, điện báo vị trí.

• Bộ phận xử lí: tủ trung tâm báo cháy.

• Để hệ thống hoạt động, không cần tất cả tín hiệu đầu vào.

Kết nối năng lực: Tìm hiểu trên internet hoặc nơi em sống... và kể tên các thiết bị đầu vào, đầu ra khác của hệ thống báo cháy.

Giải chi tiết:

• Thiết bị đầu vào: Đầu báo khí carbon, đầu báo khí gas, beam báo khói, nút khẩn cấp.

• Thiết bị đầu ra khác: còi báo cháy, gọi cứu hỏa 114, điện thoại SMS/ báo động.

LUYỆN TẬP

Câu 1: Quan sát Hình 2.5 xác định đầu vào, đầu ra của một máy tăng âm.

Giải chi tiết:

• Đầu vào: Tín hiệu âm

• Đầu ra: Âm lượng của loa

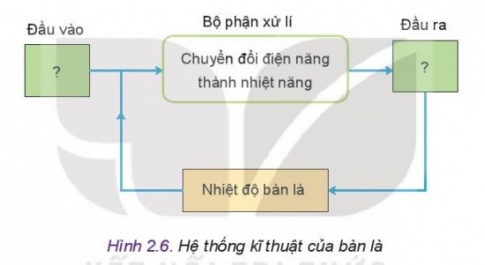

Câu 2: Quan sát Hình 2.6 xác định đầu vào, đầu ra của bàn là.

Giải chi tiết:

• Đầu vào: Điện năng, mức điều chỉnh nhiệt độ

• Đầu ra: Nhiệt

VẬN DỤNG

Nghiên cứu, xây dựng cấu trúc hệ thống kĩ thuật của (1) máy xay sinh tố, (2) máy điều hòa nhiệt độ trong gia đình. Trong hai hệ thống đó, hệ thống nào là mạch kín?

Giải chi tiết:

Hệ thống kĩ thuật của máy xay sinh tố:

Hệ thống kĩ thuật của máy điều hòa nhiệt độ: mạch kín.
