Giải Công nghệ thiết kế 10 kết nối: Bài 16 Vẽ kỹ thuật với sự trợ giúp của máy tính

Hướng dẫn giải Công nghệ thiết kế 10 kết nối tri thức: Giải bài 16 Vẽ kỹ thuật với sự trợ giúp của máy tính. Bài được giải chi tiết, rõ ràng, dễ hiểu. Bài giải giúp học sinh nắm vững kiến thức trong sách giáo khoa, rèn kĩ năng giải bài tập và có phương pháp học tập hiệu quả.

Nội dung chi tiết

MỞ ĐẦU

Câu hỏi: Hình 16.1a mô tả một người đang lập bản vẽ kĩ thuật bằng tay, Hình 16.1b là một người lập bản vẽ bằng máy tính. Theo em, mỗi người cần trang bị những gì?

MỞ ĐẦU

Giải chi tiết:

Người ở Hình 16.1a: thước, bút chì, eke, compa, tẩy
Người ở Hình 16.1b: máy tính có cài phần mềm vẽ kĩ thuật

IV. CÁC LỆNH HAI CHIỀU

1. Các lệnh vẽ

Luyện tập: Hãy quan sát Hình 16.3 và cho biết, em sẽ sử dụng các lệnh 2D nào trong Bảng 16.1 để vẽ được các đường từ 1 đến 4.

Giải chi tiết:

Đường 1 - 2 - 3: dùng lệnh Line hoặc Rectangle
Đường 4: dùng lệnh Circle

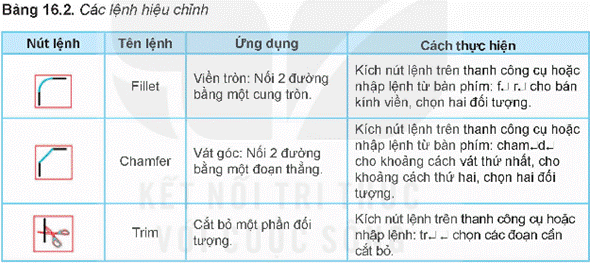

2. Các lệnh hiệu chỉnh

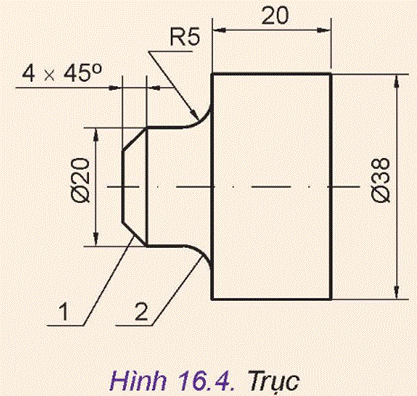

Luyện tập: Quan sát Hình 16.4 và cho biết, có thể dùng các lệnh nào để vẽ được các đối tượng 1, 2.

MỞ ĐẦU

Giải chi tiết:

Đối tượng 1: Chamfer.
Đối tượng 2; Fillet.

3. Các lệnh vẽ nhanh

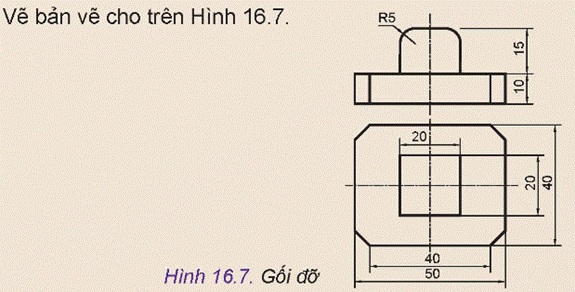

Thực hành: Vẽ bản vẽ cho trên Hình 16.7.

MỞ ĐẦU

Giải chi tiết:

Học sinh thực hành vẽ bản vẽ trên phần mềm AutoCAD.
