BÀI 22: MẠCH ĐIỆN ĐƠN GIẢN

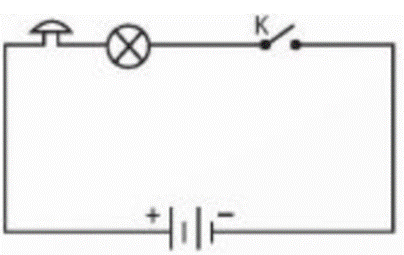

Câu 1: Quan sát sơ đồ mạch điện dưới đây:

a) Mạch điện trên bao gồm: nguồn điện, công tắc, chuông điện và bóng đèn.

b) Thiết bị cung cấp điện là nguồn điện, kí hiệu là .

c) Thiết bị tiêu thụ điện là chuông điện (kí hiệu là: và bóng đèn (kí hiệu là: .

d) Dòng điện trên sơ đồ là dòng điện một chiều, đi từ cực dương của nguồn điện, qua chuông điện, qua bóng đèn, qua công tắc điện đến cực âm của nguồn điện.

Câu 2: Nối các dụng cụ: pin, bóng đèn, dây nối, công tắc, để bóng đèn phát sáng thành một mạch kín, gọi là mạch điện.

a) Chiều dòng điện trong mạch được quy ước là chiều từ cực dương của nguồn điện qua dây dẫn và các dụng cụ điện đến cực âm của nguồn điện.

b) Sơ đồ mạch điện là ảnh chụp mạch điện thật hoặc là hình vẽ mạch điện thật nhưng với kích thước được thu nhỏ.

c) Mạch điện kín chỉ bao gồm các dụng cụ tiêu thụ điện được nối lại với nhau bằng dây dẫn.

d) Bóng đèn là vật tiêu thụ điện.

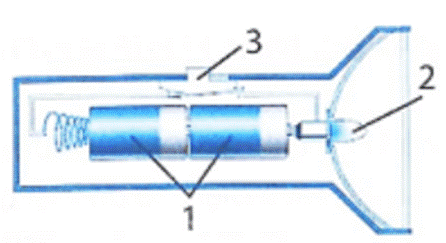

Câu 3: Hình dưới mô tả các bộ phận của chiếc đèn pin ống.

a) Các bộ phận của đèn pin ống: 1 là dây dẫn, 2 là bóng đèn, 3 là nguồn điện.

b) Sơ đồ mạch điện của đèn pin ống được mô tả như sau:

c) Trong sơ đồ mạch điện của đèn pin ống, dây dẫn là vỏ đèn pin.

d) Dòng điện trong pin là dòng điện biến thiên.
