KHỞI ĐỘNG

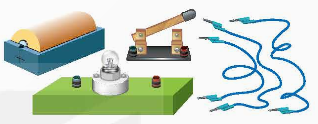

Câu hỏi: Có một pin, một bóng đèn pin, một công tắc, các đoạn dây nối (hình bên). Làm cách nào để bóng đèn pin phát sáng?

Giải chi tiết:

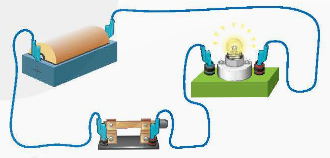

Lắp mạch điện:

I. MẠCH ĐIỆN VÀ CÁC BỘ PHẬN CỦA MẠCH ĐIỆN

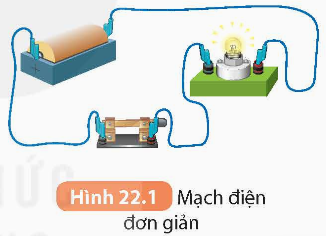

Câu 1: Vẽ sơ đồ của mạch điện trong Hình 22.1.

Giải chi tiết:

Sơ đồ của mạch điện trong Hình 22.1.

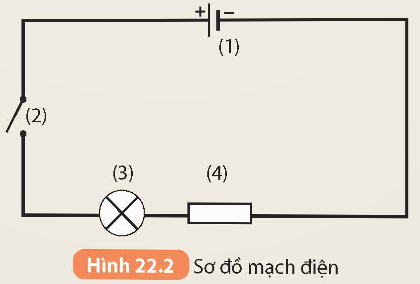

Câu 2: Gọi tên các thiết bị được đánh số từ (1) đến (4) ở sơ đồ mạch điện Hình 22.2.

Giải chi tiết:

(1) Nguồn điện

(2) Khoá K

(3) Bóng đèn

(4) Điện trở

Câu 3: Mắc mạch điện gồm pin, bóng đèn, công tắc, dây nối. Tiến hành kiểm tra và đóng công tắc để đảm bảo mạch điện kín và đèn sáng. Nếu đèn không sáng, tìm nguyên nhân.

Giải chi tiết:

Tiến hành mắc mạch điện tương tự hình 22.1

Một vài nguyên nhân đèn không sáng: Mắc sai chiều dòng điện, mắc dây lỏng, hết pin,...

HS tự kiểm tra và khắc phục lỗi khi làm thí nghiệm.

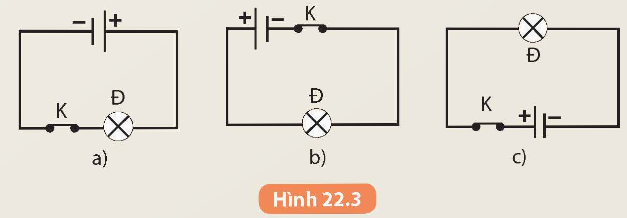

Câu 4: Vẽ mũi tên chỉ chiều dòng điện trong các sơ đồ mạch điện ở Hình 22.3.

Giải chi tiết:

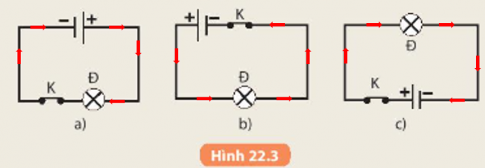

Mũi tên chỉ chiều dòng điện trong các sơ đồ mạch điện ở Hình 22.3.

II. CÔNG DỤNG CỦA CẦU CHÌ, CẦU DAO TỰ ĐỘNG, RƠLE, CHUÔNG ĐIỆN

Câu 1: Trong mạng điện gia đình em có sử dụng cầu chì không? Nếu có thì cầu chì được mắc ở vị trí nào? Có công dụng gì?

Giải chi tiết:

Cầu chì được mắc ở trên dây pha, trước công tắc và ổ điện

Công dụng của cầu chì: phòng tránh các hiện tượng quá tải trên đường dây gây cháy, nổ.

Câu 2: Trong mạng điện nhà em có sử dụng cầu dao tự động không? Nó được đặt ở vị trí nào? Có công dụng gì?

Giải chi tiết:

Cầu dao tự động mắc vào dây pha trước công tắc và ổ lấy điện.

Công dụng: thường được dùng để đóng ngắt mạch điện, giúp bảo vệ hệ thống điện cùng các thiết bị điện trong mạch điện trong trường hợp quá tải, hay sụt áp, ngắn mạch,...

Câu 3: Trong gia đình em có thiết bị điện nào dùng rơle? Rơle trong các thiết bị đó có công dụng gì?

Giải chi tiết:

Các thiết bị điện nào dùng rơle: tủ lạnh, tủ điện, tủ điều khiển hay các loại máy móc công nghiệp,...

Công dụng: có tác dụng điều khiển đóng, ngắt mạch điện tự động.

Câu 4: Nhà em có lắp chuông điện không? Chuông điện thường được đặt ở vị trí nào trong nhà? Nó có công dụng gì?

Giải chi tiết:

Chuông điện thường được đặt ở ngoài cửa.

Công dụng: dùng để làm chuông cửa điện, chuông điện để báo giờ làm việc tự động hoặc làm chuông báo động khẩn cấp.
