BÀI 12. ĐOẠN MẠCH NỐI TIẾP, SONG SONG

1. NHẬN BIẾT (4 CÂU)

Câu 1: Nêu công thức tính cường độ dòng điện và điện trở của đoạn mạch nối tiếp gồm n điện trở?

Trả lời:

+ Cường độ dòng điện:

I = I₁ = I₂ = ....= I_n

+ Điện trở tương đương của đoạn mạch gồm n điện trở mắc nối tiếp:

R_tđ = R₁ + R₂+...+ R_n

Câu 2: Nêu công thức tính cường độ dòng điện và điện trở của đoạn mạch song song gồm n điện trở?

Trả lời:

+ Cường độ dòng điện chạy trong mạch chính của đoạn mạch gồm n điện trở mắc song song:

I = I₁ + I₂ + … + I_n

+ Điện trở tương đương của đoạn mạch gồm n điện trở mắc song song:

Câu 3: Vẽ sơ đồ mạch điện gồm 2 điện trở và mắc nối tiếp (1 nguồn, 1 khóa K mở)

Trả lời:

Câu 4: Vẽ sơ đồ mạch điện gồm 2 điện trở và mắc song song (1 nguồn, 1 khóa K mở).

Trả lời:

2. THÔNG HIỂU (4 CÂU)

Câu 1: Có hai bóng đèn, một số dây nối, nguồn điện. Mắc các đèn như thế nào vào hai cực của nguồn điện mà khi bóng đèn bị cháy thì bóng đèn kia vẫn sáng? Vẽ sơ đồ mạch điện.

Trả lời:

Mắc hai bóng đèn song song với nhau vào hai cực của nguồn điện thì khi bóng đèn bị cháy thì bóng đèn kia vẫn sáng.

Sơ đồ mạch điện:

Câu 2: Hai bóng đèn như nhau có hiệu điện thế định mức là 220 V, được mắc nối tiếp vào lưới điện hiệu điện thế là 220 V. Hiệu điện thế giữa hai đầu mỗi bóng đèn là bao nhiêu?

Trả lời:

Hiệu điện thế giữa hai đầu mỗi bóng đèn :

Câu 3: Trong mạng điện gia đình các thiết bị tiêu thụ điện như bóng đèn, ti vi, tủ lạnh, … khi hoạt động chúng thường được mắc với nhau theo cách mắc nối tiếp hay song song ? Vì sao ?

Trả lời:

Các thiết bị tiêu thụ điện như bóng đèn, ti vi, tủ lạnh, … sử dụng trong gia đình lại được mắc song song.

Vì khi mắc song song hiệu điện thế cung cấp cho các thiết bị sẽ như nhau mà các thiết bị đó muốn hoạt động bình thường cần phải cung cấp nguồn điện 220 V bằng với nguồn điện gia đình. Hơn nữa khi mắc song song thì thiết bị này hỏng, thiết bị khác vẫn hoạt động bình thường, không ảnh hưởng tới mạng điện gia đình.

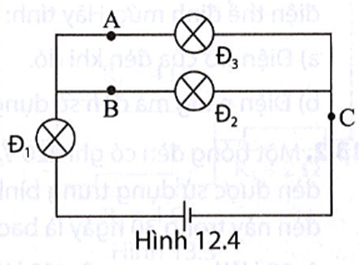

Câu 4: Cho sơ đồ mạch điện như Hình 12.4. Hiện tượng gì xảy ra khi gỡ một trong các bóng đèn khỏi mạch điện?

Trả lời:

Nếu gỡ bóng đèn Đ1 thì bóng đèn Đ2 và Đ3 đều tắt.

Nếu gỡ bóng đèn Đ2 hoặc bóng đèn Đ3 thì các bóng đèn còn lại vẫn sáng, nhưng tối hơn trước vì điện trở toàn mạch tăng lên.

3. VẬN DỤNG (4 CÂU)

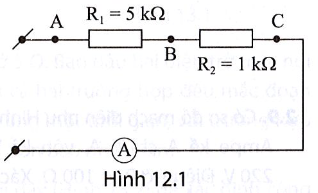

Câu 1: Hai đoạn dây dẫn có điện trở 5 kΩ và 1 kΩ, được mắc nối tiếp như Hình 12.1. Cường độ dòng điện trong mạch là 3 mA. Xác định số chỉ của vôn kế khi lần lượt mắc vào hai đầu A và C, A và B, B và C.

Trả lời:

Câu 2: Ba điện trở R1 = 5 Ω, R2 = 8 Ω, R3 = 15 Ω được mắc vào mạch điện như Hình 12.2. Vôn kế chỉ 1,5 V. Xác định số chỉ của ampe kế và hiệu điện thế giữa hai điểm A và B.

Trả lời:

Số chỉ của ampe kế:

Hiệu điện thế giữa hai điểm A và B:

Câu 3: Một mạch điện gồm hai điện trở 4 Ω và 6 Ω mắc nối tiếp. Cường độ dòng điện chạy qua mạch là 0,2 A. Xác định hiệu điện thế giữa hai đầu mỗi điện trở.

Trả lời

Câu 4: Một đoạn mạch được mắc như Hình 12.7. Điện trở đoạn mạch AB là:

Trả lời:

Điện trở đoạn mạch AB là:

4. VẬN DỤNG CAO (2 CÂU)

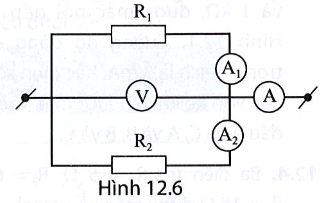

Câu 1: Có sơ đồ mạch điện như Hình 12.6. Ampe kế A chỉ 6 A, vôn kế V chỉ 220 V. Điện trở R1 = 100 Ω. Xác định giá trị R2 và số chỉ của các ampe kế A1, A2.

Trả lời:

Câu 2: Có hai điện trở R1 = 0,5 Ω và R2 = 3 Ω được mắc vào mạch điện như Hình 12.5. Xác định số chỉ của ampe kế A1 nếu vôn kế chỉ 4 V.

Trả lời:

Ta có:

Số chỉ của ampe kế A₁

=>
