PHẦN MỘT. CÔNG NGHỆ ĐIỆN

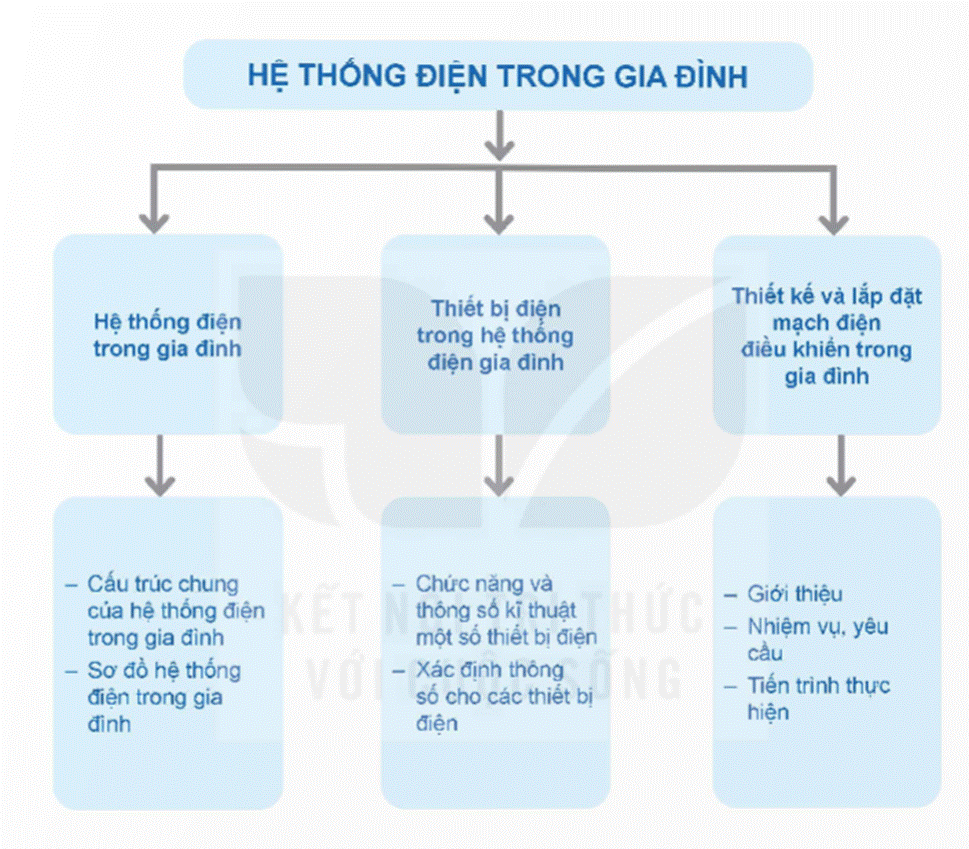

CHƯƠNG III. HỆ THỐNG ĐIỆN TRONG GIA ĐÌNH

BÀI 10: THIẾT KẾ VÀ LẮP ĐẶT MẠCH ĐIỆN ĐIỀU KHIỂN TRONG GIA ĐÌNH

(16 CÂU)

1. NHẬN BIẾT (5 CÂU)

Câu 1: Khái niệm mạch điện điều khiển là gì? Nêu chức năng cơ bản của nó?

Trả lời:

- Khái niệm: Mạch điện điều khiển là một hệ thống mạch điện được thiết kế để điều khiển hoạt động của các thiết bị điện hoặc máy móc. Nó thường sử dụng các công tắc, cảm biến, rơ le và các thiết bị điều khiển khác để thực hiện các chức năng như bật/tắt, điều chỉnh tốc độ, hay tự động hóa.

- Chức năng cơ bản:

+ Điều khiển thiết bị: Bật hoặc tắt thiết bị điện.

+ Tự động hóa: Thực hiện các quy trình tự động theo yêu cầu.

+ Giám sát: Theo dõi trạng thái hoạt động của thiết bị.

+ Bảo vệ: Ngăn ngừa hư hỏng cho thiết bị thông qua các cơ chế bảo vệ.

Câu 2: Mô tả các thành phần chính trong một mạch điện điều khiển đơn giản?

Trả lời:

- Công tắc: Dùng để bật/tắt mạch điện, kiểm soát dòng điện đi qua.

- Rơ le: Thiết bị chuyển mạch điều khiển bằng điện từ, cho phép điều khiển các thiết bị có công suất lớn hơn.

- Cảm biến: Phát hiện các điều kiện như ánh sáng, nhiệt độ, hoặc chuyển động, gửi tín hiệu về mạch điều khiển.

- Nguồn điện: Cung cấp năng lượng cho mạch điện điều khiển.

- Thiết bị tải: Các thiết bị được điều khiển như đèn, động cơ, hoặc thiết bị điện khác.

Câu 3: Nêu vai trò của công tắc trong mạch điện điều khiển?

Trả lời:

- Bật/Tắt: Công tắc cho phép người dùng dễ dàng bật hoặc tắt mạch điện, kiểm soát hoạt động của thiết bị.

- Điều khiển từ xa: Một số công tắc có thể được điều khiển từ xa, giúp tiện lợi hơn trong việc quản lý thiết bị.

- Bảo vệ an toàn: Công tắc có thể ngắt nguồn điện trong trường hợp khẩn cấp, đảm bảo an toàn cho người sử dụng và thiết bị.

Câu 4: Giải thích khái niệm "mạch điện hở" và "mạch điện kín"?

Trả lời:

- Mạch điện hở: Là mạch điện không hoàn chỉnh, trong đó dòng điện không thể lưu thông do có một phần nào đó bị ngắt (ví dụ: công tắc ở trạng thái tắt). Kết quả là thiết bị không hoạt động.

- Mạch điện kín: Là mạch điện hoàn chỉnh, cho phép dòng điện lưu thông liên tục. Trong mạch kín, tất cả các thành phần đều kết nối với nhau, cho phép thiết bị hoạt động bình thường.

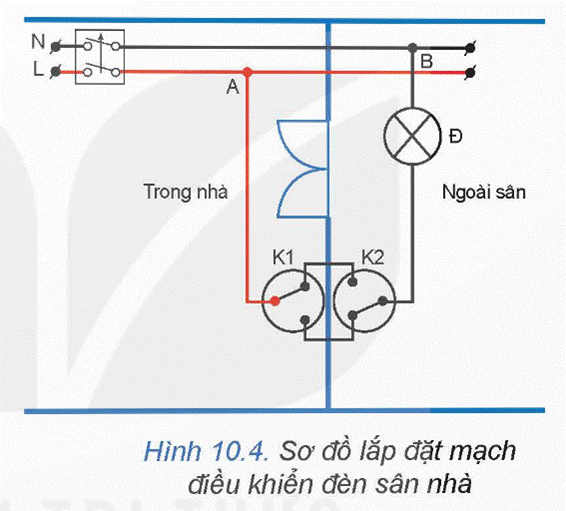

Câu 5: Hãy vẽ một sơ đồ lắp đặt mạch điều khiển đèn sân nhà?

Trả lời:

=> Để đảm bảo an toàn điện khi thực hiện lắp và thử nghiệm mạch điện, thay vì nối điểm A và B với đường dây nóng (L) và mát (N) của nguồn điện, ta có thể nối chúng với phích cắm điện, sau đó sử dụng phích cắm đó để lấy điện từ ổ cắm.

2. THÔNG HIỂU (4 CÂU)

Câu 1: Phân tích cách hoạt động của một mạch điện điều khiển sử dụng công tắc đơn?

Trả lời:

- Cấu trúc cơ bản: Mạch điện điều khiển đơn giản bao gồm nguồn điện, công tắc, và thiết bị tải (như bóng đèn).

- Cách hoạt động: Khi công tắc ở vị trí "ON" (bật), mạch điện trở thành kín, cho phép dòng điện lưu thông từ nguồn điện đến thiết bị tải. Bóng đèn sẽ sáng lên. Khi công tắc ở vị trí "OFF" (tắt), mạch điện trở thành hở, ngăn cản dòng điện lưu thông, và bóng đèn sẽ tắt.

- Điều khiển thủ công: Người dùng có thể dễ dàng điều chỉnh trạng thái của công tắc để bật hoặc tắt thiết bị.

Câu 2: Giải thích sự khác nhau giữa mạch điện điều khiển bằng tay và mạch điện điều khiển tự động?

Trả lời:

Câu 3: Nêu các bước cần thiết để thiết kế một mạch điện điều khiển cho một bóng đèn?

Trả lời:

- Xác định yêu cầu: Xác định mục đích sử dụng và cách điều khiển (thủ công hay tự động).

- Chọn các thành phần: Lựa chọn nguồn điện, công tắc, bóng đèn, và các thiết bị điều khiển khác (nếu cần).

- Vẽ sơ đồ mạch: Vẽ sơ đồ mạch điện để xác định cách kết nối các thành phần.

- Tính toán công suất: Đảm bảo rằng dây dẫn và thiết bị có thể chịu được công suất của bóng đèn.

- Lắp đặt: Kết nối các thành phần theo sơ đồ đã vẽ, đảm bảo an toàn và chắc chắn.

- Kiểm tra: Kiểm tra mạch điện để đảm bảo hoạt động đúng và an toàn.

Câu 4: Tại sao việc chọn đúng dây dẫn điện lại quan trọng trong lắp đặt mạch điện điều khiển?

Trả lời:

- An toàn: Dây dẫn không đủ khả năng chịu tải có thể gây ra hiện tượng quá nhiệt, dẫn đến cháy nổ hoặc hư hỏng thiết bị.

- Hiệu suất: Dây dẫn có tiết diện nhỏ có thể gây ra suy giảm điện áp, làm giảm hiệu suất hoạt động của thiết bị.

- Tuổi thọ thiết bị: Sử dụng dây dẫn đúng tiêu chuẩn giúp kéo dài tuổi thọ của thiết bị và mạch điện.

- Tuân thủ quy định: Đảm bảo lựa chọn dây dẫn phù hợp với các quy định và tiêu chuẩn an toàn điện.

3. VẬN DỤNG (4 CÂU)

Câu 1: Tính toán công suất tiêu thụ của một mạch điện điều khiển với nhiều thiết bị điện?

Trả lời:

Để tính toán công suất tiêu thụ của một mạch điện điều khiển với nhiều thiết bị, bạn có thể thực hiện theo các bước sau:

Bước 1: Xác định công suất của từng thiết bị: Ghi chú công suất (W) của từng thiết bị điện trong mạch. Công suất thường được ghi trên nhãn của thiết bị.

Bước 2: Tính tổng công suất

- Sử dụng công thức: P_total=P1+P2+P3+...+ Pn

- Trong đó P_total là tổng công suất, và P1,P2,...,PnP1​,P2​,...,Pn​ là công suất của từng thiết bị.

Ví dụ: Giả sử bạn có 3 thiết bị:

Bóng đèn 60W

Quạt 75W

Tivi 120W

Tính tổng công suất: Pt_otal=60+75+120=255W

Câu 2: Phân tích các vấn đề thường gặp trong quá trình lắp đặt mạch điện điều khiển và cách khắc phục?

Trả lời:

Câu 3: Lập kế hoạch kiểm tra định kỳ cho mạch điện điều khiển trong gia đình?

Trả lời:

- Tần suất kiểm tra:

+ Hàng tháng: Kiểm tra tình trạng của các thiết bị và công tắc.

+ Hàng quý: Kiểm tra dây dẫn, ổ cắm và các thiết bị bảo vệ (cầu chì, aptomat).

+ Hàng năm: Kiểm tra toàn bộ hệ thống điện, bao gồm cả việc bảo trì và thay thế các thiết bị nếu cần.

- Nội dung kiểm tra:

+ Kiểm tra công tắc: Đảm bảo công tắc hoạt động bình thường, không có dấu hiệu hỏng hóc.

+ Kiểm tra dây dẫn: Tìm kiếm dấu hiệu mòn, hở hoặc cháy.

+ Kiểm tra thiết bị bảo vệ: Đảm bảo cầu chì và aptomat hoạt động hiệu quả.

+ Kiểm tra thiết bị tải: Đảm bảo các thiết bị điện hoạt động ổn định, không phát ra âm thanh lạ hoặc có mùi khét.

- Ghi chép: Lập bảng ghi chép kết quả kiểm tra để theo dõi tình trạng của mạch điện và phát hiện sớm các vấn đề tiềm ẩn.

Câu 4: Nêu tiến trình thực hiện thiết kế và lắp đặt mạch điện điều khiển trong gia đình?

Trả lời:

Bước 1. Thiết kế mạch điện

+ Vẽ sơ đồ nguyên lý

+ Vẽ sơ đồ lắp đặt

Bước 2. Lựa chọn vật tư, thiết bị

Bước 3. Lắp đặt mô hình

Bước 4. Thử nghiệm

Bước 5. Báo cáo kết quả, đánh giá

4. VẬN DỤNG CAO (3 CÂU)

Câu 1: Đề xuất giải pháp cải thiện hiệu suất và an toàn cho mạch điện điều khiển trong gia đình?

Trả lời:

- Sử dụng thiết bị tiết kiệm năng lượng: Lựa chọn bóng đèn LED và các thiết bị điện có chứng nhận tiết kiệm năng lượng để giảm tiêu thụ điện năng.

- Lắp đặt thiết bị bảo vệ: Sử dụng cầu chì và aptomat tự ngắt để bảo vệ mạch điện khỏi quá tải và ngắn mạch.

- Sử dụng công tắc thông minh: Lắp đặt công tắc thông minh cho phép điều khiển từ xa thông qua ứng dụng di động, giúp tiết kiệm năng lượng và tăng cường sự tiện lợi.

- Kiểm tra và bảo trì định kỳ: Thực hiện kiểm tra định kỳ mạch điện để phát hiện sớm các vấn đề và bảo trì các thiết bị, dây dẫn.

- Sử dụng cảm biến: Lắp đặt cảm biến chuyển động hoặc cảm biến ánh sáng để tự động bật/tắt thiết bị, giúp tiết kiệm năng lượng.

- Tối ưu hóa bố trí mạch điện: Thiết kế lại mạch điện để giảm thiểu chiều dài dây dẫn, từ đó giảm tổn thất điện năng.

Câu 2: Phân tích tác động của việc sử dụng công nghệ tự động hóa trong mạch điện điều khiển gia đình?

Trả lời:

- Tiện lợi và dễ sử dụng: Công nghệ tự động hóa cho phép người dùng điều khiển thiết bị từ xa thông qua ứng dụng trên điện thoại, giúp nâng cao tính tiện lợi.

- Tiết kiệm năng lượng: Các hệ thống tự động có thể tối ưu hóa việc sử dụng năng lượng bằng cách tự động tắt thiết bị khi không cần thiết, từ đó giảm chi phí điện năng.

- Tăng cường an toàn: Hệ thống tự động có thể phát hiện các sự cố như rò rỉ điện hoặc ngắn mạch và tự động ngắt nguồn, giảm thiểu nguy cơ cháy nổ.

- Quản lý thông minh: Công nghệ tự động hóa cho phép theo dõi và phân tích mức tiêu thụ năng lượng, giúp người dùng có cái nhìn rõ ràng hơn về thói quen sử dụng điện.

- Tính linh hoạt: Người dùng có thể lập trình và điều chỉnh các thiết bị theo nhu cầu cá nhân, từ đó tăng cường trải nghiệm sử dụng.

- Chi phí đầu tư ban đầu: Mặc dù chi phí đầu tư ban đầu cho hệ thống tự động hóa có thể cao, nhưng lợi ích lâu dài về tiết kiệm năng lượng và tăng cường an toàn có thể bù đắp cho chi phí này.

Câu 3: Vẽ một sơ đồ hệ thống điện trong gia đình?

Trả lời:
