PHẦN MỘT. CÔNG NGHỆ ĐIỆN

CHƯƠNG III. HỆ THỐNG ĐIỆN TRONG GIA ĐÌNH

BÀI 9. THIẾT BỊ ĐIỆN TRONG HỆ THỐNG ĐIỆN GIA ĐÌNH

(15 CÂU)

1. NHẬN BIẾT (4 CÂU)

Câu 1: Khái niệm công tơ điện là gì? Nêu chức năng của nó?

Trả lời:

- Khái niệm: Công tơ điện (hay đồng hồ điện) là thiết bị dùng để đo lường lượng điện năng tiêu thụ của hộ gia đình hoặc cơ sở sản xuất trong một khoảng thời gian nhất định.

- Chức năng:

+ Đo lường: Ghi lại số lượng điện năng tiêu thụ (thường tính bằng kilowatt-giờ, kWh).

+ Tính toán hóa đơn: Cung cấp dữ liệu cho công ty điện lực để tính toán hóa đơn tiền điện hàng tháng.

+ Giám sát tiêu thụ: Giúp người tiêu dùng theo dõi mức tiêu thụ điện năng của mình, từ đó có thể điều chỉnh thói quen sử dụng điện để tiết kiệm.

Câu 2: Cầu dao điện có vai trò gì trong hệ thống điện?

Trả lời:

- Ngắt mạch: Cầu dao điện được sử dụng để ngắt hoặc kết nối mạch điện, giúp bảo vệ an toàn cho người sử dụng và thiết bị.

- Bảo vệ: Ngăn chặn sự cố chập điện hoặc quá tải bằng cách tự động ngắt mạch khi phát hiện dòng điện vượt quá mức cho phép.

- Điều khiển: Cho phép người dùng dễ dàng điều khiển việc bật/tắt nguồn điện cho các thiết bị trong gia đình.

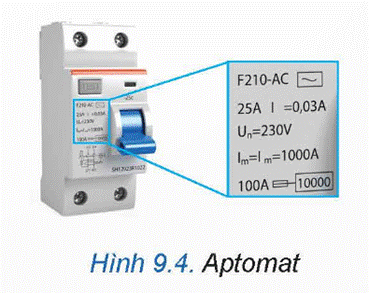

Câu 3: Nêu định nghĩa và chức năng của aptomat?

Trả lời:

- Định nghĩa: Aptomat (hay cầu dao tự động) là thiết bị bảo vệ điện tự động, có khả năng ngắt mạch khi phát hiện sự cố như quá tải hoặc chập điện.

- Chức năng:

+ Bảo vệ quá tải: Ngắt nguồn điện khi dòng điện vượt quá mức quy định, bảo vệ thiết bị và hệ thống điện.

+ Bảo vệ ngắn mạch: Tự động ngắt mạch khi có sự cố ngắn mạch, ngăn ngừa cháy nổ và hư hỏng thiết bị.

+ Điều khiển: Cung cấp chức năng bật/tắt nguồn điện cho các mạch điện trong hệ thống.

Câu 4: Mô tả cấu tạo và chức năng của ổ cắm cố định?

Trả lời:

* Cấu tạo:

+ Vỏ ổ cắm: Thường được làm bằng nhựa cách điện, bảo vệ các linh kiện bên trong và đảm bảo an toàn cho người sử dụng.

+ Chân cắm: Các chân cắm bằng kim loại, được kết nối với nguồn điện và thiết bị sử dụng điện.

+ Mạch điện: Bên trong ổ cắm có mạch điện để kết nối với dây dẫn điện, cho phép dòng điện đi qua.

* Chức năng:

+ Kết nối thiết bị: Cung cấp điểm kết nối cho các thiết bị điện như đèn, quạt, máy tính, giúp truyền tải điện năng từ nguồn đến thiết bị.

+ An toàn: Giúp bảo vệ người sử dụng khỏi nguy cơ điện giật và các sự cố liên quan đến điện.

+ Tiện lợi: Cho phép người dùng dễ dàng cắm và ngắt thiết bị điện khi cần thiết.

2. THÔNG HIỂU (4 CÂU)

Câu 1: Giải thích sự khác nhau giữa ổ cắm cố định và ổ cắm kéo dài?

Trả lời:

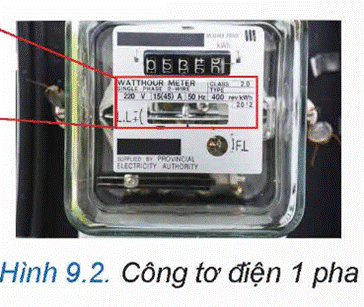

Câu 2: Phân tích các thông số kỹ thuật quan trọng của công tơ điện?

Trả lời:

- Công suất định mức: Thể hiện khả năng đo lường điện năng tiêu thụ tối đa, thường được tính bằng kWh.

- Dải điện áp: Phạm vi điện áp mà công tơ có thể hoạt động hiệu quả, thường từ 220V đến 400V.

- Dòng điện định mức: Dòng điện tối đa mà công tơ có thể đo mà không bị hỏng, thường được ghi rõ trên thiết bị.

- Độ chính xác: Được thể hiện bằng phần trăm, cho biết độ chính xác trong việc đo lường điện năng tiêu thụ.

- Tốc độ quay của đĩa (đối với công tơ cơ): Tốc độ quay của đĩa trong công tơ cơ học cho biết mức tiêu thụ điện năng.

Câu 3: Tại sao việc chọn đúng loại cầu dao điện lại quan trọng trong hệ thống điện?

Trả lời:

- Bảo vệ an toàn: Cầu dao điện giúp ngăn ngừa sự cố điện như chập mạch và quá tải, bảo vệ người sử dụng và thiết bị.

- Tương thích với tải: Chọn cầu dao có dòng điện định mức phù hợp với tải điện của hệ thống để tránh hỏng hóc hoặc ngắt mạch không cần thiết.

- Ngăn ngừa cháy nổ: Cầu dao đúng loại giúp giảm thiểu nguy cơ cháy nổ do sự cố điện, bảo vệ tài sản và an toàn cho người dùng.

- Tiện lợi trong bảo trì: Cầu dao dễ dàng sử dụng giúp việc bảo trì và sửa chữa hệ thống điện trở nên thuận tiện hơn.

Câu 4: Nêu các loại dây dẫn điện mà em biết và đặc điểm của chúng?

Trả lời:

3. VẬN DỤNG (4 CÂU)

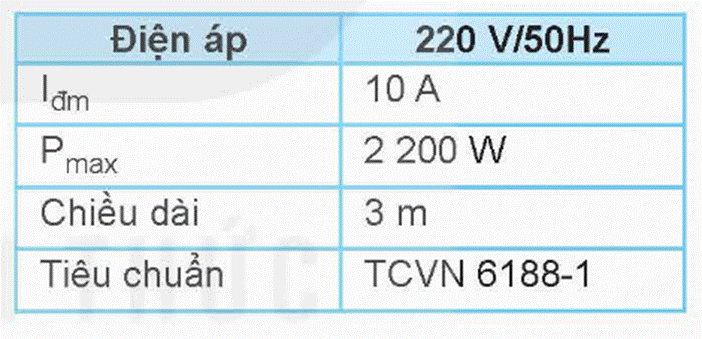

Câu 1: Nêu thông số kỹ thuật của ổ cắm điện kéo dài?

Trả lời:

Câu 2: Phân tích các vấn đề thường gặp liên quan đến aptomat và cách khắc phục?

Trả lời:

Câu 3: Nêu công thức xác định công suất tiêu thụ của hệ thống điện cũng như công suất tiêu thụ của từng nhánh?

Trả lời:

* Yếu tố phải xem xét:

- Các tả trong hệ thống điện thường không sử dụng đồng thời

- Các tải không làm việc hết công suất định mức

- Khả năng phát triển thêm nhu cầu sử dụng điện trong gia đình (Điều hòa, bình nóng lạnh,....)

Công suất tiêu thụ của hệ thống điện như sau:

Trong đó, Pi là công xuất tiêu thụ của tải thành phần trong hệ thống điện, n là số lượng tải trong hệ thống điện.

Từ công thức:

Ta tính được dòng điện đi qua dây dẫn như sau:

Trong đó :

U là điện áp lưới điện một pha có trị số 220V

P là công suất tiêu thụ của hệ thống điện

Cos là hệ thống công suất

Câu 4: Thông số kỹ thuật dây dẫn được xác định bằng công thức nào?

Trả lời:

Công thức như sau:

Trong đó:

- S là tiết diện của dây dẫn, tính bằng mm2

- I là dòng điện chạy qua dây dẫn

- J là mật độ của dòng điện

=> Mật độ dòng điện cho phép phụ thuộc vào loại vật liệu dẫn điện. Hiện nay, dây dẫn sử dụng trong gia đình có hai loại là lõi đồng và lõi nhôm. Giá trị mật độ dòng điện cho phép có giá trị sử dụng 4A/mm2 và 8A/mm2 . Việc lựa chọn giá trị này còn phụ thuộc và kinh nghiệm thiết kế, số lượng dây dẫn tổng mỗi đường ống, kinh phí đầu tư. Khi lựa chọn mật độ dòng điện cho phép lớn, có thể ảnh hưởng đến tuổi thọ của dây dẫn cũng như tổn hao công suất do dây dẫn gây ra. Sau khi xác định được tiết diện S của dây dẫn, ta có thể lựa chọn loại dây dẫn trên thị trường có trị số tiết diện lớn hơn so với giá trị tính toán được.

4. VẬN DỤNG CAO (3 CÂU)

Câu 1: Đề xuất các biện pháp nâng cao an toàn điện khi sử dụng ổ cắm kéo dài?

Trả lời:

- Chọn ổ cắm chất lượng: Sử dụng ổ cắm kéo dài từ các thương hiệu uy tín, có chứng nhận an toàn.

- Kiểm tra định kỳ: Thường xuyên kiểm tra ổ cắm kéo dài để phát hiện dấu hiệu hỏng hóc như dây dẫn bị hở, mòn hoặc cháy.

- Không quá tải: Tránh kết nối quá nhiều thiết bị vào ổ cắm kéo dài, đảm bảo tổng công suất không vượt quá giới hạn của ổ cắm.

- Sử dụng đúng cách: Không kéo dây quá căng và không sử dụng ổ cắm kéo dài trong môi trường ẩm ướt.

- Bảo vệ chống nước: Nếu sử dụng ngoài trời hoặc trong môi trường ẩm ướt, hãy sử dụng ổ cắm kéo dài có khả năng chống nước.

- Tắt thiết bị khi không sử dụng: Tắt nguồn ổ cắm kéo dài khi không sử dụng để tránh nguy cơ chập điện.

- Sử dụng aptomat tự ngắt: Lắp đặt aptomat tự ngắt để bảo vệ các thiết bị và ổ cắm khỏi quá tải và ngắn mạch.

- Đảm bảo thông gió: Đặt ổ cắm kéo dài ở nơi thoáng mát, tránh để gần các nguồn nhiệt cao.

Câu 2: Phân tích tác động của việc sử dụng công tơ điện thông minh trong quản lý năng lượng gia đình?

Trả lời:

- Theo dõi tiêu thụ năng lượng: Công tơ điện thông minh cho phép người dùng theo dõi mức tiêu thụ năng lượng theo thời gian thực, giúp xác định các thiết bị tiêu tốn nhiều điện.

- Quản lý chi phí: Cung cấp thông tin chi tiết về chi phí điện hàng tháng, giúp người dùng lập kế hoạch chi tiêu hiệu quả hơn.

- Tối ưu hóa sử dụng năng lượng: Giúp người dùng điều chỉnh thói quen sử dụng điện, khuyến khích sử dụng vào giờ thấp điểm để tiết kiệm chi phí.

- Phát hiện sự cố: Có khả năng phát hiện các sự cố như rò rỉ điện hoặc tiêu thụ bất thường, từ đó cảnh báo người dùng kịp thời.

- Tích hợp với hệ thống năng lượng tái tạo: Hỗ trợ kết nối với các hệ thống năng lượng tái tạo như năng lượng mặt trời, giúp người dùng tối ưu hóa việc sử dụng nguồn năng lượng sạch.

- Tăng cường an toàn: Giảm nguy cơ cháy nổ do quá tải bằng cách theo dõi và cảnh báo khi có sự cố xảy ra.

- Nâng cao nhận thức về năng lượng: Giúp người dùng nhận thức rõ hơn về mức tiêu thụ năng lượng của gia đình, từ đó nâng cao ý thức tiết kim năng lượng.

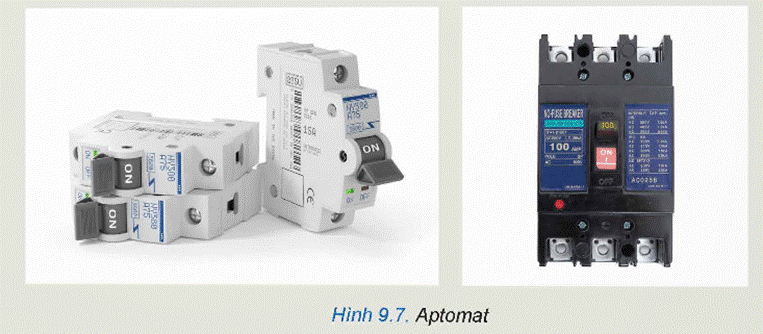

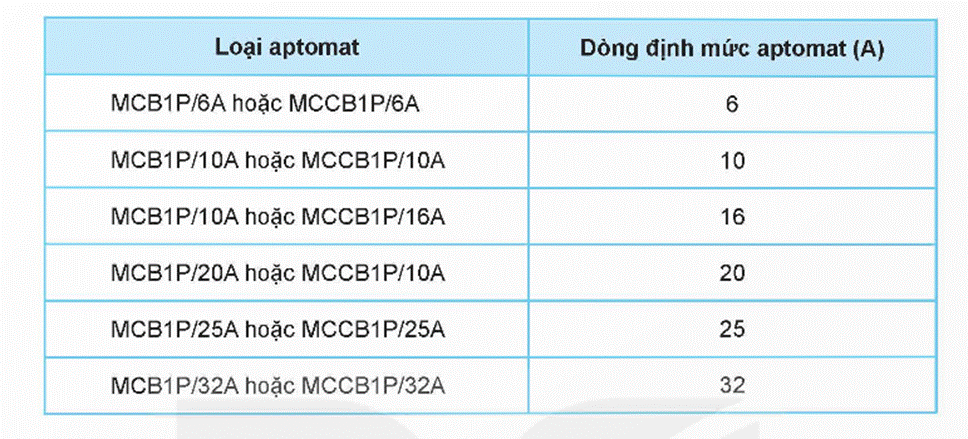

Câu 3: Hãy liệt kê một số aptomat dùng trong hệ thống điện gia đình có trên thị trường?

Trả lời:
