PHẦN MỘT. CÔNG NGHỆ ĐIỆN

CHƯƠNG II. HỆ THỐNG ĐIỆN QUỐC GIA

BÀI 7: MẠNG ĐIỆN HẠ ÁP DỤNG DÙNG TRONG SINH HOẠT

(16 CÂU)

1. NHẬN BIẾT (4 CÂU)

Câu 1: Khái niệm mạng điện hạ áp là gì? Có đặc điểm gì?

Trả lời:

Mạng điện hạ áp là hệ thống phân phối điện năng có điện áp thấp, được sử dụng để cung cấp điện cho các hộ gia đình, cơ sở sản xuất và dịch vụ. Mạng điện hạ áp bao gồm các thiết bị và đường dây dẫn điện, đảm bảo việc truyền tải điện an toàn và hiệu quả từ trạm biến áp đến người tiêu dùng.Các đặc điểm cảu mạng điện hạ áp trong sinh hoạt như sau:

- Số lượng hộ gia đình sử dụng điện lớn

- Tải tiêu thụ điện có quy mô nhỏ và phân tán

- Mức điệp áp thấp. Mạng điện hạ áp dùng trong sinh hoạt của Việt Nam có điện áp 220V, tầm số 50Hz

Câu 2: Nêu các thành phần chính của một mạng điện hạ áp?

Trả lời:

Các thành phần chính của một mạng điện hạ áp bao gồm:

- Trạm biến áp: Chuyển đổi điện áp từ cao xuống thấp.

- Đường dây phân phối: Dẫn điện từ trạm biến áp đến các điểm tiêu thụ.

- Cầu dao điện: Bảo vệ và điều khiển mạch điện.

- Công tắc điện: Cho phép bật/tắt thiết bị điện.

- Ổ cắm điện: Kết nối thiết bị tiêu thụ điện với mạng điện.

- Dây dẫn điện: Truyền tải điện năng trong mạng.

- Thiết bị bảo vệ: Như aptomat, để ngăn ngừa sự cố điện

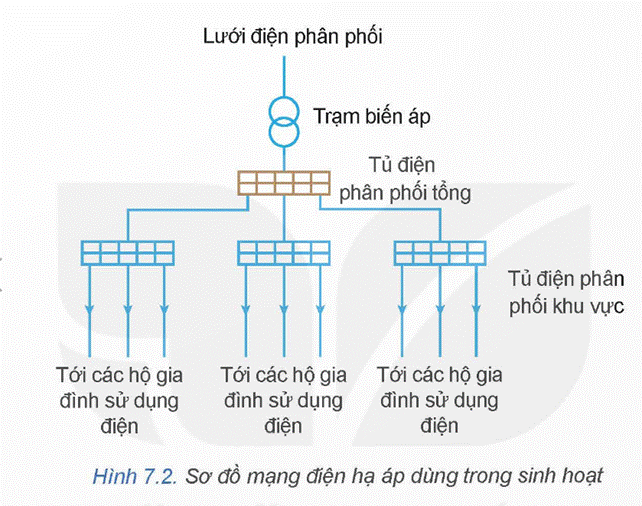

Câu 3: Mô tả sơ đồ mạng điện hạ áp trong sinh hoạt?

Trả lời:

Câu 4: Trạm biến áp có vai trò gì trong mạng điện hạ áp?

Trả lời:

- Chuyển đổi điện áp: Biến đổi điện áp cao từ lưới điện thành điện áp thấp phù hợp với nhu cầu sử dụng của người tiêu dùng.

- Phân phối điện: Phân phối điện năng đến các khu vực tiêu thụ qua đường dây phân phối.

- Bảo vệ hệ thống: Cung cấp các thiết bị bảo vệ để ngăn ngừa sự cố điện và đảm bảo an toàn cho người sử dụng.

- Cải thiện chất lượng điện: Đảm bảo điện áp ổn định và liên tục cho các thiết bị tiêu thụ điện.

2. THÔNG HIỂU (4 CÂU)

Câu 1: Giải thích ý nghĩa của các thông số kỹ thuật trong mạng điện hạ áp?

Trả lời:

- Điện áp (V): Xác định mức điện áp mà thiết bị hoặc mạch điện hoạt động. Điện áp quá cao hoặc quá thấp có thể gây hỏng hóc thiết bị.

- Dòng điện (A): Thể hiện lượng điện chạy qua mạch. Dòng điện quá lớn có thể gây quá tải và dẫn đến cháy nổ.

- Công suất (W): Là sản phẩm của điện áp và dòng điện, cho biết năng lượng tiêu thụ. Công suất giúp xác định khả năng cung cấp điện cho các thiết bị.

- Tần số (Hz): Đặc trưng cho số lần dòng điện thay đổi chiều trong một giây. Tần số không ổn định có thể ảnh hưởng đến hiệu suất hoạt động của thiết bị.

- Hệ số công suất (cos φ): Đo lường hiệu quả sử dụng điện năng. Hệ số công suất thấp có thể dẫn đến lãng phí điện năng.

Câu 2: Phân biệt giữa tủ điện phân phối tổng và tủ điện phân phối khu vực?

Trả lời:

Câu 3: Tại sao việc thiết kế mạng điện hạ áp lại quan trọng trong sinh hoạt hàng ngày?

Trả lời:

- Đảm bảo an toàn: Thiết kế đúng cách giúp ngăn ngừa các sự cố điện như chập điện, quá tải, gây nguy hiểm cho người sử dụng.

- Tối ưu hóa hiệu suất: Một mạng điện được thiết kế tốt sẽ giúp giảm tổn thất điện năng và cải thiện hiệu suất hoạt động của các thiết bị.

- Đáp ứng nhu cầu sử dụng: Thiết kế mạng điện phù hợp với nhu cầu tiêu thụ của hộ gia đình hoặc cơ sở sản xuất, đảm bảo cung cấp điện liên tục và ổn định.

- Tiết kiệm chi phí: Thiết kế hợp lý giúp giảm chi phí vận hành và bảo trì, đồng thời kéo dài tuổi thọ của thiết bị điện.

Câu 4: Mô tả quy trình lắp đặt một trạm biến áp trong mạng điện hạ áp?

Trả lời:

- Lập kế hoạch: Xác định vị trí lắp đặt, công suất cần thiết và các yêu cầu kỹ thuật.

Chuẩn bị mặt bằng: Dọn dẹp khu vực lắp đặt, đảm bảo đủ không gian cho trạm biến áp và các thiết bị liên quan.

- Lắp đặt thiết bị:

+ Lắp đặt trạm biến áp, bao gồm máy biến áp, tủ điện và các thiết bị bảo vệ.

+ Kết nối các đường dây điện từ lưới điện cao áp đến trạm biến áp.

+ Kiểm tra hệ thống: Đảm bảo tất cả các kết nối an toàn và chính xác, kiểm tra các thiết bị bảo vệ.

+ Chạy thử nghiệm: Thực hiện các bài kiểm tra để đảm bảo trạm biến áp hoạt động ổn định và an toàn.

+ Bàn giao và đưa vào sử dụng: Sau khi hoàn tất kiểm tra, bàn giao trạm biến áp cho đơn vị quản lý và đưa vào sử dụng.

3. VẬN DỤNG (5 CÂU)

Câu 1: Em hiểu trạm biến áp là gì?

Trả lời:

Trạm biến áp là một cơ sở hạ tầng điện năng có chức năng chuyển đổi điện áp từ mức cao xuống mức thấp (hoặc ngược lại) để phân phối điện an toàn và hiệu quả đến người tiêu dùng. Trạm biến áp bao gồm máy biến áp, thiết bị bảo vệ, tủ điện và các thiết bị điều khiển khác.

Câu 2: Tủ điện phân phối tổng được lắp đặt ở đâu? Có chức năng gì?

Trả lời:

- Vị trí lắp đặt: Tủ điện phân phối tổng thường được lắp đặt tại các vị trí trung tâm, gần trạm biến áp hoặc tại các khu vực quan trọng trong hệ thống điện.

- Chức năng:

+ Phân phối điện từ nguồn chính đến các tủ điện phân phối khu vực và các thiết bị lớn.

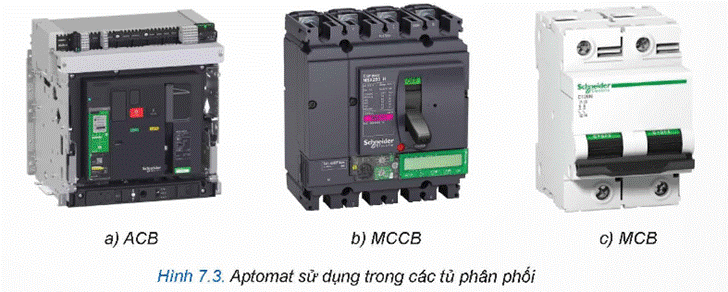

+ Đảm bảo an toàn cho hệ thống điện thông qua các thiết bị bảo vệ như cầu dao, aptomat.

+ Giám sát và điều khiển hoạt động của toàn bộ hệ thống điện phân phối.

Câu 3: Phân tích những rủi ro có thể xảy ra trong mạng điện hạ áp và cách khắc phục?

Trả lời:

Câu 4: Tủ điện phân phối khu vực có vai trò gì?

Trả lời:

- Phân phối điện cho các thiết bị tiêu thụ trong một khu vực cụ thể, như một tầng trong tòa nhà hoặc một khu vực sản xuất.

- Bảo vệ các thiết bị tiêu thụ điện thông qua các thiết bị bảo vệ như aptomat.

- Giúp quản lý và điều khiển các thiết bị điện trong khu vực, đảm bảo hoạt động ổn định và an toàn.

Câu 5: Đường dây cáp điện có chức năng gì?

Trả lời:

- Truyền tải điện năng: Dẫn điện từ nguồn cấp (như trạm biến áp) đến các thiết bị tiêu thụ.

- Cung cấp điện an toàn: Đảm bảo việc cung cấp điện cho các thiết bị mà không gây ra sự cố điện.

- Bảo vệ chống rò rỉ: Cáp điện được thiết kế với lớp cách điện, giúp ngăn ngừa rò rỉ điện và bảo vệ an toàn cho người sử dụng.

- Kết nối các thiết bị: Cáp điện giúp kết nối các thiết bị điện trong hệ thống, tạo thành một mạng lưới điện hoàn chỉnh.

4. VẬN DỤNG CAO (3 CÂU)

Câu 1: Đề xuất giải pháp cải tiến hiệu suất của mạng điện hạ áp trong một khu vực đô thị?

Trả lời:

Câu 2: Phân tích tác động của việc sử dụng năng lượng tái tạo đến mạng điện hạ áp?

Trả lời:

Câu 3: Nêu thông số kỹ thuật của mạng điện hạ áp dùng trong sinh hoạt?

Trả lời:

- Điện áp định mức: 380/220V

- Tần số điện lưới: 50Hz

- Sai số cho phép: Điện áp: không quá + - 5%, tần số: không quá: + - 5%

- Công suấ của lưới điện từ 50kW đến 2500 kW, tùy thuộc vào công suất của máy biến áp cấp điện cho khu vực
