PHẦN MỘT. CÔNG NGHỆ ĐIỆN

CHƯƠNG II. HỆ THỐNG ĐIỆN QUỐC GIA

BÀI 3: MẠCH ĐIỆN XOAY CHIỀU BA PHA

(12 CÂU)

1. NHẬN BIẾT (4 CÂU)

Câu 1: Mạch điện xoay chiều ba pha là gì?

Trả lời:

Mạch điện xoay chiều ba pha là hệ thống điện sử dụng ba nguồn điện xoay chiều cùng tần số và có độ lệch pha nhau 120 độ.

Định nghĩa cụ thể như sau: Mạch điện xoay chiều ba pha là một hệ thống điện trong đó ba dòng điện xoay chiều được sản xuất từ ba cuộn dây đặt cách nhau 120 độ, tạo ra một nguồn điện ba pha. Hệ thống này thường được sử dụng để cung cấp năng lượng cho các thiết bị công nghiệp và tải lớn, giúp tăng hiệu suất và giảm tổn thất điện năng.

Câu 2: Liệt kê các thành phần chính của một mạch điện xoay chiều ba pha?

Trả lời:

Câu 3: Nêu tên các loại máy biến áp thường được sử dụng trong mạch điện ba pha?

Trả lời:

- Máy biến áp ba pha: Biến áp có ba cuộn dây cho ba pha, dùng để biến đổi điện áp trong hệ thống ba pha.

- Máy biến áp tự ngẫu ba pha: Loại biến áp có cuộn dây chung cho cả ba pha, giúp giảm kích thước và trọng lượng.

- Máy biến áp cách ly: Dùng để cách ly mạch điện, giúp bảo vệ thiết bị và người sử dụng khỏi điện áp cao.

- Máy biến áp điều chỉnh điện áp: Biến áp có khả năng điều chỉnh điện áp đầu ra theo yêu cầu tải.

Câu 4: Khái niệm “điện áp pha” và “điện áp dây” trong mạch điện ba pha là gì?

Trả lời:

*Điện áp pha: Là điện áp giữa một pha (dây dẫn) và dây trung tính trong mạch điện ba pha. Nếu không có dây trung tính, thì điện áp pha cũng có thể hiểu là điện áp giữa hai pha.

Ký hiệu: Thường ký hiệu là U pha hoặc V pha

* Điện áp dây: Là điện áp giữa hai dây dẫn pha trong mạch điện ba pha. Điện áp dây thường lớn hơn điện áp pha.

Ký hiệu: Thường ký hiệu là U dây hoặc V dây.

2. THÔNG HIỂU (3 CÂU)

Câu 1: Giải thích nguyên lý hoạt động của mạch điện xoay chiều ba pha?

Trả lời:

Nguyên lý hoạt động của mạch điện xoay chiều ba pha dựa trên việc tạo ra ba dòng điện xoay chiều có cùng tần số nhưng lệch pha nhau 120 độ. Cụ thể:

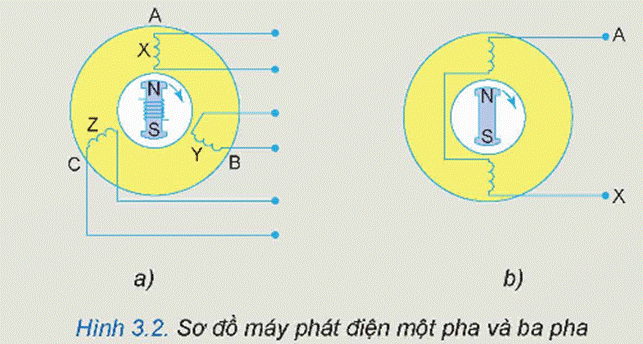

+Nguồn điện: Ba cuộn dây được đặt trong một từ trường quay (hoặc ba máy phát điện) tạo ra ba dòng điện. Mỗi cuộn dây sinh ra một điện áp pha riêng biệt.

+ Lệch pha: Các dòng điện này có độ lệch pha 120 độ so với nhau, nghĩa là khi một dòng điện đạt cực đại, hai dòng điện còn lại đang ở mức thấp hơn.

+ Cung cấp năng lượng liên tục: Nhờ vào sự lệch pha này, tổng công suất cung cấp cho tải luôn ổn định và gần như không bị gián đoạn, điều này giúp cho các thiết bị hoạt động mượt mà hơn.

+ Tính toán công suất: Công suất trong mạch ba pha có thể được tính toán bằng cách cộng tổng công suất của từng pha.

Câu 2: Tại sao mạch điện ba pha lại được sử dụng phổ biến trong công nghiệp?

Trả lời:

- Hiệu suất cao: Mạch điện ba pha có khả năng cung cấp công suất lớn hơn so với mạch một pha, giúp đáp ứng nhu cầu năng lượng cao của các thiết bị công nghiệp.

- Giảm tổn thất điện năng: Việc truyền tải điện năng qua mạch ba pha giúp giảm tổn thất điện năng so với mạch một pha, nhờ vào việc sử dụng dây dẫn nhỏ hơn cho cùng một công suất.

- Hoạt động ổn định: Do có ba dòng điện lệch pha, công suất tổng cung cấp cho tải luôn ổn định, giúp giảm thiểu rung lắc và biến động trong hoạt động của các thiết bị.

- Khả năng khởi động dễ dàng: Các động cơ ba pha có mô-men xoắn khởi động lớn hơn, giúp khởi động dễ dàng và hiệu quả hơn so với động cơ một pha.

Câu 3: Nêu ưu điểm của việc sử dụng mạch điện ba pha so với mạch điện một pha?

Trả lời:

* Ưu điểm của mạch điện ba pha so với mạch điện một pha bao gồm:

- Cung cấp công suất lớn hơn: Mạch ba pha có khả năng cung cấp công suất lớn hơn mà không cần tăng điện áp.

- Tổn thất điện năng thấp hơn: Dòng điện trong mạch ba pha ít hơn so với một pha cho cùng một công suất, giúp giảm tổn thất do nhiệt trên dây dẫn.

- Hoạt động ổn định hơn: Công suất liên tục và ổn định do có ba pha, giảm thiểu dao động điện áp và dòng điện.

- Kích thước thiết bị nhỏ hơn: Thiết bị điện như động cơ ba pha thường nhỏ gọn hơn, hiệu suất cao hơn so với động cơ một pha.

- Khả năng khởi động tốt hơn: Động cơ ba pha có mô-men xoắn khởi động lớn, giúp khởi động dễ dàng hơn.

3. VẬN DỤNG (3 CÂU)

Câu 1: Đưa ra ví dụ thực tế về ứng dụng của mạch điện ba pha trong cuộc sống hàng ngày?

Trả lời:

Cung cấp điện cho nhà máy sản xuất: Hầu hết các nhà máy công nghiệp sử dụng mạch điện ba pha để cung cấp năng lượng cho các máy móc và thiết bị sản xuất như động cơ điện, máy nén khí, và hệ thống bơm. Điều này giúp đảm bảo hiệu suất cao và hoạt động ổn định cho các thiết bị công nghiệp.

Câu 2: Phân tích các yếu tố ảnh hưởng đến hiệu suất của mạch điện xoay chiều ba pha?

Trả lời:

- Hệ số công suất : Hệ số công suất thấp do tải cảm kháng (như động cơ) làm giảm hiệu suất, vì nó làm tăng dòng điện cần thiết để truyền tải cùng một công suất thực.

- Tổn thất trên dây dẫn: Tổn thất điện năng do nhiệt phát sinh trong dây dẫn (do dòng điện) có thể làm giảm hiệu suất tổng thể của mạch.

- Chất lượng điện: Sự cố về điện áp, tần số, và sóng hài có thể ảnh hưởng đến hiệu suất hoạt động của thiết bị trong mạch.

- Thiết bị bảo vệ và điều khiển: Các thiết bị này có thể gây ra tổn thất điện năng nếu không được thiết kế hoặc điều chỉnh đúng cách.

Câu 3: So sánh mạch điện ba pha với mạch điện một pha trong điều kiện tải nặng?

Trả lời:

4. VẬN DỤNG CAO (2 CÂU)

Câu 1: Mạch điện ba pha đối xứng là gì?

Trả lời:

Mạch điện ba pha đối xứng là tổng điện áp và dòng điện trong mạch luôn giữ cân bằng, không có dòng điện trung tính, giúp giảm thiểu tổn thất và tăng hiệu suất hoạt động của hệ thống.

- Nguồn đối xứng là nguồn có biên độ và tần số bằng nhau, pha lệch nhau 2n/3 rad

- Tải được gọi là đối xứng nếu ZA= ZB= ZC

Câu 2: Phân tích tác động của việc sử dụng thiết bị tiết kiệm điện trong mạch điện ba pha đối với hiệu suất và chi phí vận hành của một nhà máy?

Trả lời:

- Tác động của thiết bị tiết kiệm điện:

+ Cải thiện hiệu suất: Thiết bị tiết kiệm điện, như bộ điều chỉnh công suất hoặc thiết bị điều khiển tự động, có thể tối ưu hóa việc sử dụng năng lượng, giảm thiểu tổn thất và cải thiện hệ số công suất, từ đó nâng cao hiệu suất tổng thể của mạch điện ba pha.

+ Giảm chi phí vận hành: Việc sử dụng thiết bị tiết kiệm điện giúp giảm lượng điện tiêu thụ, dẫn đến giảm hóa đơn tiền điện. Ngoài ra, việc giảm tải cho hệ thống cũng làm giảm chi phí bảo trì và sửa chữa thiết bị.

+ Tăng tuổi thọ thiết bị: Thiết bị tiết kiệm điện giúp giảm áp lực hoạt động cho các thiết bị trong nhà máy, từ đó kéo dài tuổi thọ của chúng và giảm chi phí thay thế.

+ Thân thiện với môi trường: Giảm tiêu thụ điện năng không chỉ giúp tiết kiệm chi phí mà còn giảm lượng khí thải và tác động đến môi trường, góp phần vào sự phát triển bền vững.
