PHẦN HAI. CÔNG NGHỆ ĐIỆN TỬ

CHƯƠNG VI. LINH KIỆN ĐIỆN TỬ

BÀI 15: ĐIỆN TRỞ, TỤ ĐIỆN VÀ CUỘN CẢM

(17 CÂU)

1. NHẬN BIẾT (5 CÂU)

Câu 1: Điện trở là gì? Trình bày định nghĩa và ký hiệu của điện trở?

Trả lời:

- Điện trở là một thành phần điện tử có chức năng cản trở dòng điện chạy qua nó. Điện trở được xác định bằng tỉ lệ giữa điện áp (V) và dòng điện (I) chạy qua nó theo định luật Ohm

Để có thể xác định được đại lượng vật lý này, mọi người có thể áp dụng công thức sau:

R = U/I

Trong đó:

R: là điện trở của dòng điện đo bằng Ohm (Ω)

U: là hiệu điện thế đo bằng vôn (V)

I: là cường độ dòng điện đo bằng ampe (A)

Cùng với đó, đặc tính lý tưởng của một điện trở được biểu diễn bởi định luật Ohm. Đây là một trong những định luật quan trọng nhất trong điện học và có nhắc tới điện trở như sau: Điện áp đi qua tỉ lệ thuận với cường độ dòng điện và tỉ lệ này là một hằng số điện trở. Từ đó ta có công thức sau: V = IR

Trong đó:

V: là điện áp

I: là cường độ dòng điện

R: là điện trở

Câu 2: Tụ điện là gì? Nêu công dụng và các loại tụ điện phổ biến?

Trả lời:

Tụ điện là một linh kiện điện tử có khả năng lưu trữ năng lượng dưới dạng điện trường. Tụ điện được tạo thành từ hai bản dẫn điện được cách điện bởi một chất cách điện.

Công dụng

+ Lưu trữ năng lượng điện.

+ Lọc nhiễu trong mạch điện.

+ Điều chỉnh tần số trong các mạch dao động.

+ Giảm thiểu điện áp trong mạch điện.

+ Các loại tụ điện phổ biến

- Tụ điện điện phân: Có khả năng lưu trữ năng lượng lớn, thường dùng trong các mạch nguồn.

- Tụ điện ceramic: Thường được sử dụng trong các mạch tín hiệu do kích thước nhỏ và độ ổn định cao.

- Tụ điện polyester: Được sử dụng trong các ứng dụng âm thanh và điện tử tiêu dùng.

- Tụ điện tantalum: Có dung lượng cao và kích thước nhỏ, thường dùng trong các thiết bị di động.

Câu 3: Cuộn cảm là gì? Mô tả nguyên lý hoạt động của cuộn cảm?

Trả lời:

- Cuộn cảm là một linh kiện điện tử được cấu tạo từ một dây dẫn quấn quanh một lõi (có thể là không khí, sắt, hoặc vật liệu khác) có khả năng lưu trữ năng lượng dưới dạng từ trường khi có dòng điện chạy qua.

- Nguyên lý hoạt động: Khi dòng điện chạy qua cuộn cảm, nó tạo ra một từ trường xung quanh nó. Nếu dòng điện thay đổi, từ trường cũng sẽ thay đổi, tạo ra một điện áp ngược lại (theo định luật Faraday về cảm ứng điện từ). Điều này làm cho cuộn cảm có khả năng chống lại sự thay đổi của dòng điện. Cuộn cảm thường được sử dụng trong các mạch điện để lọc, điều chỉnh tần số và lưu trữ năng lượng.

Câu 4: Nêu các bước để đo và kiểm tra điện trở?

Trả lời:

Bước 1: Chuyển đồng hồ vạn năng về chế độ đo điện trở

Bước 2: Đặt hai que đo của đồng hồ vạn năng vào hai đầu điện trở

Bước 3: Đọc giá trị điện trở hiển thị trên màn hình của đồng hồ vạn năng

Câu 5: Nêu các bước để đo và kiểm tra cuộn cảm?

Trả lời:

Bước 1: Chuyển đồng hồ vạn năng về chế độ đo điện trở

Bước 2: Đặt hai que đo của đồng hồ vạn năng vào hai đầu cuộn cảm

Bước 3: Đọc giá trị điện trở hiển thị trên màn hình của đồng hồ vạn năng. Nếu giá trị điện trở đo được rất nhỏ thì cuộn cảm hoạt động tốt. Ngược lại để giá trị điện trở được đo lớn thì có thể cuộn cảm đã bị hỏng.

2. THÔNG HIỂU (5 CÂU)

Câu 1: Giải thích công thức tính điện trở trong mạch nối tiếp và song song?

Trả lời:

Mạch nối tiếp:

Mạch song song các điện trở:

CHƯƠNG VI. LINH KIỆN ĐIỆN TỬ

Nếu có 2 điện trở

CHƯƠNG VI. LINH KIỆN ĐIỆN TỬ

Câu 2: So sánh tụ điện và điện trở về mặt chức năng trong mạch điện?

Trả lời:

Đặc điểm	Tụ điện	Điện trở
Chức năng	Lưu trữ năng lượng điện	Cản trở dòng điện
Hành vi với dòng điện	Có khả năng tích lũy và phóng điện	Giảm dòng điện theo định luật Ohm
Ứng dụng	Lọc nhiễu, điều chỉnh tần số	Giới hạn dòng điện, phân chia điện áp
Tính chất	Tụ điện có thể tích trữ điện năng	Điện trở luôn tiêu thụ năng lượng

Câu 3: Nêu các yếu tố ảnh hưởng đến giá trị của cuộn cảm?

Trả lời:

- Số vòng quấn: Số vòng dây quấn quanh lõi càng nhiều thì giá trị cuộn cảm càng lớn.

- Diện tích mặt cắt của lõi: Diện tích lớn hơn giúp tăng khả năng lưu trữ từ trường.

- Chất liệu lõi: Vật liệu từ tính (như sắt, ferrite) sẽ tăng giá trị cuộn cảm so với lõi không khí.

- Chiều dài cuộn dây: Chiều dài dây quấn càng ngắn thì giá trị cuộn cảm càng lớn.

- Tần số dòng điện: Tần số cao có thể làm thay đổi hiệu ứng của cuộn cảm trong mạch.

Câu 4: Tính giá trị điện trở tương đương của ba điện trở R1 = 10Ω, R2 = 20Ω, R3 = 30Ω mắc nối tiếp?

Trả lời:

Cho ba điện trở:

+ R1=10

+ R2=20

+ R3=30

- Áp dụng công thức cho mạch nối tiếp: R_eq=R1+R2+R3=10Ω+20Ω+30Ω=60Ω

Câu 5: Cho biết cách xác định điện dung của tụ điện bằng phương pháp đo điện áp và dòng điện?

Trả lời:

- Kết nối tụ điện vào mạch: Kết nối tụ điện với một nguồn điện và một điện trở.

- Đo dòng điện: Sử dụng ampe kế để đo dòng điện (I) chạy qua mạch.

- Đo điện áp: Sử dụng vôn kế để đo điện áp (V) trên tụ điện.

- Tính điện dung

3. VẬN DỤNG (4 CÂU)

Câu 1: Phân tích ảnh hưởng của điện trở trong mạch điện đến hoạt động của các thiết bị điện tử?

Trả lời:

Chức năng	Chức năng	Hệ quả
Giới hạn dòng điện	Điện trở cản trở dòng điện, giúp bảo vệ các linh kiện nhạy cảm khỏi dòng điện quá lớn.	Nếu không có điện trở, dòng điện có thể vượt quá giới hạn an toàn, dẫn đến hỏng hóc hoặc cháy nổ.
Phân chia điện áp	Điện trở có thể được sử dụng để tạo ra điện áp phân chia trong mạch.	Điều này cho phép điều chỉnh điện áp đến các linh kiện khác nhau, đảm bảo chúng hoạt động trong ngưỡng an toàn.
Tạo điều kiện cho các mạch điều chỉnh	Điện trở có thể được sử dụng trong các mạch điều chỉnh, như mạch khuếch đại hoặc mạch lọc.	Điều này giúp cải thiện hiệu suất và độ ổn định của mạch điện.
Tạo nhiệt	Khi dòng điện chạy qua điện trở, nó sẽ sinh ra nhiệt.	Nhiệt này có thể được sử dụng trong các ứng dụng như bếp điện, nhưng cũng có thể gây ra sự mất mát năng lượng trong các mạch điện tử.
Tác động đến tần số hoạt động	Điện trở ảnh hưởng đến tần số cắt của các mạch lọc.	Điều này rất quan trọng trong các ứng dụng như mạch dao động và mạch tín hiệu.

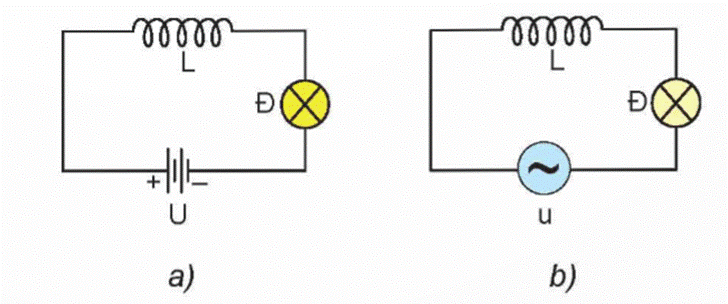

Câu 2: Vẽ sơ đồ hoạt động của cuộn cảm?

Trả lời:

CHƯƠNG VI. LINH KIỆN ĐIỆN TỬ

A, Cuộn cảm L mắc với nguồn điện một chiều

B, Cuộn cảm L mắc với nguồn điện xoay chiều

Câu 3: Nhìn vào hình vẽ và nêu tên gọi của các loai điện trở sau?

Trả lời:

Trả lời:

Câu 4: Vẽ kí hiệu theo dạng Mỹ và Châu Âu của một số loại điện trở sau?

Tên gọi	Ký hiệu kiểu Mỹ	Kí hiệu kiểu Châu Âu
Điện trở nhiệt
Điện trở quang

Trả lời:

4. VẬN DỤNG CAO (3 CÂU)

Câu 1: Nêu và phân tích các ứng dụng thực tiễn của cuộn cảm trong công nghệ điện tử hiện đại?

Trả lời:

	Ứng dụng	Phân tích
Mạch lọc	Cuộn cảm được sử dụng trong các mạch lọc để loại bỏ nhiễu và cho phép các tần số nhất định đi qua.	Trong các thiết bị âm thanh, cuộn cảm giúp lọc tần số thấp, tạo ra âm thanh rõ ràng hơn.
Mạch dao động	Cuộn cảm kết hợp với tụ điện tạo thành mạch dao động, được sử dụng trong các bộ phát và thu sóng radio.	Mạch dao động tạo ra sóng điện từ, giúp truyền tải thông tin qua không gian.
Biến áp	Cuộn cảm đóng vai trò quan trọng trong biến áp, giúp chuyển đổi điện áp từ cao sang thấp và ngược lại.	Biến áp giúp điều chỉnh điện áp trong các hệ thống điện, đảm bảo thiết bị hoạt động an toàn và hiệu quả.
Bộ nguồn	Cuộn cảm được sử dụng trong các bộ nguồn chuyển đổi để ổn định dòng điện và điện áp.	Giúp giảm thiểu sự biến đổi điện áp trong các thiết bị điện tử, đảm bảo hoạt động ổn định.
Cảm biến	Cuộn cảm được sử dụng trong các cảm biến từ trường và cảm biến vị trí.	Các cảm biến này giúp đo lường và theo dõi các thông số quan trọng trong công nghiệp và đời sống.

Câu 2: Trình bày các phương pháp cải thiện hiệu suất của mạch điện sử dụng điện trở, tụ điện và cuộn cảm?

Trả lời:

	Phương pháp	Kết quả
Sử dụng điện trở chính xác	Sử dụng điện trở có giá trị chính xác và dung sai thấp.	Giúp cải thiện độ ổn định và khả năng dự đoán của mạch điện.
Chọn tụ điện và cuộn cảm chất lượng cao	Lựa chọn tụ điện và cuộn cảm với đặc tính tần số cao và độ ổn định tốt.	Giảm thiểu tổn thất năng lượng và cải thiện hiệu suất tổng thể của mạch.
Tối ưu hóa thiết kế mạch	Sử dụng các kỹ thuật thiết kế mạch như bố trí hợp lý và giảm chiều dài dây dẫn.	Giảm thiểu điện trở và cảm kháng không mong muốn, cải thiện hiệu suất.
Sử dụng mạch điều chỉnh	Áp dụng các mạch điều chỉnh để duy trì điện áp và dòng điện ổn định.	Cải thiện độ tin cậy và hiệu suất của thiết bị điện tử.
Tăng cường khả năng tản nhiệt	Thiết kế các bộ tản nhiệt hoặc sử dụng vật liệu tản nhiệt tốt.	Giảm nhiệt độ hoạt động của các linh kiện, kéo dài tuổi thọ và hiệu suất.

Câu 3: Đánh giá sự phát triển của công nghệ điện tử liên quan đến điện trở, tụ điện và cuộn cảm trong các sản phẩm tiêu dùng?

Trả lời:

Sự phát triển của công nghệ điện tử liên quan đến điện trở, tụ điện và cuộn cảm đã mang lại những bước tiến vượt bậc trong các sản phẩm tiêu dùng, đặc biệt là trong lĩnh vực điện thoại thông minh và thiết bị IoT. Với việc sử dụng các vật liệu mới như carbon nanotubes và graphene, điện trở và tụ điện hiện nay có thể hoạt động ở tần số cao hơn và dung lượng lớn hơn, cho phép thiết bị nhỏ gọn hơn mà vẫn duy trì hiệu suất tốt. Chẳng hạn, trong các smartphone hiện đại, tụ điện siêu nhỏ được sử dụng để lưu trữ năng lượng, giúp cải thiện thời gian sử dụng pin. Cuộn cảm cũng được tích hợp vào các bộ sạc không dây, giúp chuyển đổi năng lượng một cách hiệu quả hơn. Ngoài ra, việc áp dụng công nghệ mạch tích hợp (IC) đã cho phép tích hợp hàng triệu linh kiện điện trở, tụ điện và cuộn cảm vào một chip duy nhất, giảm kích thước và chi phí sản xuất. Điều này không chỉ nâng cao tính năng của sản phẩm mà còn góp phần vào việc phát triển các thiết bị thân thiện với môi trường, giảm tiêu thụ điện năng và tối ưu hóa hiệu suất.
