PHẦN MỘT. CÔNG NGHỆ ĐIỆN

CHƯƠNG II. HỆ THỐNG ĐIỆN QUỐC GIA

BÀI 6: MẠNG ĐIỆN SẢN XUẤT QUY MÔ NHỎ

(13 CÂU)

1. NHẬN BIẾT (5 CÂU)

Câu 1: Nêu khái niệm về mạng điện sản xuất quy mô nhỏ?

Trả lời:

Mạng điện sản xuất quy mô nhỏ là hệ thống điện được thiết kế để sản xuất và phân phối điện năng với quy mô nhỏ hơn so với mạng điện truyền thống. Các mạng này thường bao gồm các nguồn năng lượng tái tạo như điện mặt trời, điện gió, và các hệ thống lưu trữ năng lượng. Mạng điện sản xuất quy mô nhỏ có thể hoạt động độc lập hoặc kết nối với lưới điện chính, giúp cung cấp điện cho các khu vực dân cư, doanh nghiệp nhỏ hoặc nông trại.

Câu 2: Nêu tên một số thiết bị tải tiêu thụ mạng điện sản xuất quy mô nhỏ?

Trả lời:

- Đèn LED: Thiết bị chiếu sáng hiệu quả năng lượng.

- Máy bơm nước: Sử dụng trong nông nghiệp hoặc cung cấp nước sinh hoạt.

- Thiết bị gia dụng: Như tủ lạnh, máy giặt, lò vi sóng.

- Máy lạnh: Thiết bị làm mát không gian sống và làm việc.

- Thiết bị điện tử: Như máy tính, TV, và các thiết bị công nghệ khác.

Câu 3: Trạm biến áp có ai trò gì trong mạng điện sản xuất quy mô nhỏ?

Trả lời:

- Biến đổi điện áp: Chuyển đổi điện áp từ nguồn sản xuất (thường là thấp) lên điện áp cao hơn để truyền tải hiệu quả hơn.

- Phân phối điện: Phân phối điện năng đến các khu vực tiêu thụ khác nhau trong mạng điện.

- Bảo vệ hệ thống: Cung cấp các chức năng bảo vệ cho hệ thống điện, ngăn ngừa sự cố và đảm bảo an toàn cho thiết bị và người sử dụng.

- Điều chỉnh tải: Giúp điều chỉnh tải điện để đảm bảo cung cấp điện ổn định và liên tục cho người tiêu dùng.

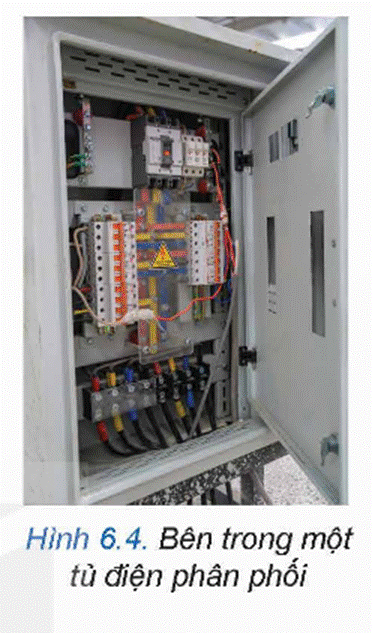

Câu 4: Vai trò của tủ điện phân phối tổng trong sản xuất quy mô nhỏ?

Trả lời:

- Phân phối điện: Phân phối điện năng từ nguồn cung cấp đến các tủ điện phụ hoặc thiết bị tiêu thụ.

- Bảo vệ: Cung cấp các chức năng bảo vệ cho các mạch điện, ngăn ngừa sự cố như quá tải hoặc ngắn mạch.

- Kiểm soát và giám sát: Cho phép kiểm soát và giám sát tình trạng hoạt động của hệ thống điện, giúp phát hiện sự cố kịp thời.

- Tích hợp các nguồn điện: Kết nối và tích hợp các nguồn năng lượng tái tạo vào hệ thống điện.

Câu 5: Tủ điện động lực có vai trò gì trong sản xuất quy mô nhỏ?

Trả lời:

- Điều khiển động cơ: Kiểm soát và điều khiển hoạt động của các động cơ điện trong hệ thống.

- Bảo vệ động cơ: Cung cấp các chức năng bảo vệ cho động cơ, như bảo vệ quá tải, ngắn mạch và quá áp.

- Tối ưu hóa hiệu suất: Giúp tối ưu hóa hiệu suất hoạt động của thiết bị và động cơ, giảm tiêu thụ năng lượng.

- Tích hợp tự động hóa: Hỗ trợ tích hợp các hệ thống tự động hóa trong sản xuất, giúp nâng cao hiệu quả và giảm thiểu nhân lực.

2. THÔNG HIỂU (4 CÂU)

Câu 1: Vai trò của tủ điện chiếu sáng trong sản xuất quy mô nhỏ?

Trả lời:

- Phân phối điện: Tủ điện chiếu sáng phân phối điện năng từ nguồn cung cấp đến các thiết bị chiếu sáng trong khu vực sản xuất.

- Bảo vệ hệ thống: Cung cấp các chức năng bảo vệ như cầu chì và rơ le, giúp ngăn ngừa sự cố do quá tải hoặc ngắn mạch.

- Điều khiển chiếu sáng: Cho phép điều khiển chiếu sáng theo nhu cầu, có thể bao gồm các công tắc, cảm biến ánh sáng và hệ thống điều khiển tự động.

- Quản lý năng lượng: Giúp theo dõi và quản lý tiêu thụ năng lượng của hệ thống chiếu sáng, từ đó tối ưu hóa hiệu suất và tiết kiệm chi phí.

Câu 2: Dây cáp điệp có vai trò gì trong sản xuất quy mô nhỏ?

Trả lời:

- Truyền tải điện: Dây cáp điệp truyền tải điện năng từ nguồn cung cấp đến các thiết bị sử dụng trong mạng điện.

- Kết nối thiết bị: Kết nối các thiết bị điện trong hệ thống, đảm bảo sự hoạt động liên tục và ổn định.

- Đảm bảo an toàn: Dây cáp được thiết kế để chịu được tải trọng điện, giúp ngăn ngừa sự cố như chập điện hoặc quá tải.

- Chống nhiễu: Một số loại dây cáp điệp được thiết kế để chống nhiễu, đảm bảo tín hiệu điện được truyền tải một cách chính xác và ổn định.

Câu 3: Giải thích tại sao việc thiết kế mạng điện cho sản xuất quy mô nhỏ lại khác biệt so với sản xuất quy mô lớn?

Trả lời:

Câu 4: Mô tả quy trình lắp đặt một mạng điện sản xuất quy mô nhỏ?

Trả lời:

3. VẬN DỤNG (2 CÂU)

Câu 1: Phân tích các xu hướng công nghệ mới có thể áp dụng vào mạng điện sản xuất quy mô nhỏ?

Trả lời:

- Năng lượng tái tạo:

+ Điện mặt trời: Sử dụng tấm pin mặt trời để sản xuất điện, giảm chi phí điện năng và tăng tính tự chủ.

+ Điện gió: Lắp đặt tuabin gió nhỏ để tận dụng nguồn gió tự nhiên, phù hợp cho các khu vực có gió mạnh.

- Hệ thống lưu trữ năng lượng:

+ Pin lithium-ion: Sử dụng pin để lưu trữ năng lượng sản xuất từ nguồn tái tạo, giúp cung cấp điện liên tục ngay cả khi không có ánh sáng mặt trời hoặc gió.

+ Hệ thống lưu trữ năng lượng khác: Như bể nước nóng hoặc hệ thống bơm nước để lưu trữ năng lượng.

- Công nghệ IoT (Internet of Things):

+ Giám sát từ xa: Sử dụng cảm biến và thiết bị IoT để theo dõi và quản lý tiêu thụ điện năng, tối ưu hóa hiệu suất sử dụng.

+ Điều khiển tự động: Tự động hóa các thiết bị điện, giúp giảm tiêu thụ năng lượng và tăng hiệu quả hoạt động.

- Smart Grid (Lưới điện thông minh):

+ Kết nối và điều phối: Tích hợp các nguồn năng lượng phân tán và quản lý tải một cách thông minh, giúp tối ưu hóa việc cung cấp điện.

Câu 2: So sánh hiệu quả giữa việc sử dụng năng lượng tái tạo và năng lượng truyền thống trong mạng điện sản xuất quy mô nhỏ?

Trả lời:

4. VẬN DỤNG CAO (2 CÂU)

Câu 1: Nêu những yêu cầu an toàn cần thiết khi lắp đặt mạng điện trong một xưởng sản xuất nhỏ?

Trả lời:

- Cách điện và bảo vệ: Sử dụng dây cáp cách điện tốt và thiết bị bảo vệ như cầu chì, rơ le để ngăn ngừa chập điện.

- Đảm bảo thông gió: Thiết kế hệ thống điện đảm bảo thông gió tốt để tránh quá nhiệt cho các thiết bị điện.

- Địa điểm lắp đặt: Lắp đặt thiết bị điện ở những vị trí khô ráo, tránh nơi ẩm ướt hoặc tiếp xúc trực tiếp với nước.

- Đào tạo nhân viên: Đào tạo nhân viên về quy tắc an toàn điện, cách sử dụng thiết bị và xử lý sự cố.

- Kiểm tra định kỳ: Thực hiện kiểm tra định kỳ hệ thống điện để phát hiện và khắc phục kịp thời các sự cố.

Câu 2: Tại sao việc bảo trì mạng điện là quan trọng trong sản xuất quy mô nhỏ?

Trả lời:

- Đảm bảo hoạt động liên tục: Bảo trì định kỳ giúp phát hiện và sửa chữa kịp thời các sự cố, đảm bảo hệ thống điện hoạt động liên tục, tránh gián đoạn sản xuất.

- Tăng tuổi thọ thiết bị: Việc bảo trì giúp kéo dài tuổi thọ của các thiết bị điện, giảm chi phí thay thế và sửa chữa.

- An toàn lao động: Bảo trì giúp ngăn ngừa các sự cố điện có thể gây nguy hiểm cho người lao động, đảm bảo môi trường làm việc an toàn.

- Tiết kiệm chi phí: Phát hiện và khắc phục các vấn đề sớm giúp tiết kiệm chi phí vận hành và bảo trì trong tương lai.

- Tối ưu hóa hiệu suất: Bảo trì giúp cải thiện hiệu suất hệ thống điện, từ đó tăng cường hiệu quả sản xuất.
