PHẦN HAI. CÔNG NGHỆ ĐIỆN TỬ

CHƯƠNG VII. ĐIỆN TỬ TƯƠNG TỰ

BÀI 18: GIỚI THIỆU VỀ ĐIỆN TỬ TƯƠNG TỰ

(17 CÂU)

1. NHẬN BIẾT (5 CÂU)

Câu 1: Tín hiệu tương tự là gì? Giải thích khái niệm tín hiệu tương tự và cho ví dụ?

Trả lời:

- Tín hiệu tương tự (Analog Signal) là tín hiệu có giá trị liên tục, có thể thay đổi theo thời gian và có thể nhận giá trị bất kỳ trong một khoảng nhất định. Tín hiệu này thường đại diện cho các thông tin vật lý như âm thanh, ánh sáng, nhiệt độ, v.v.

- Ví dụ: Một ví dụ điển hình là tín hiệu âm thanh từ một micro. Âm thanh được ghi lại dưới dạng sóng điện từ, có biên độ và tần số thay đổi liên tục.

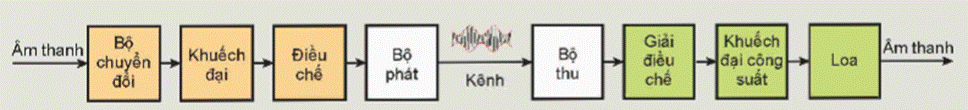

Câu 2: Nêu cách hoạt động của hệ thống truyền âm thanh tương tự?

Trả lời:

*Cách hoạt động:

1. Ghi âm: Âm thanh được thu thập bởi micro, chuyển đổi thành tín hiệu điện tương tự.
2. Khuếch đại: Tín hiệu điện này thường rất yếu, nên cần được khuếch đại bằng các mạch khuếch đại (như transistor hoặc IC).
3. Truyền tải: Tín hiệu khuếch đại được truyền qua các phương tiện như dây dẫn hoặc sóng radio.
4. Phát lại: Tại đầu nhận, tín hiệu được chuyển đổi trở lại thành âm thanh bằng loa hoặc tai nghe.

*Ứng dụng: Hệ thống truyền âm thanh tương tự được sử dụng trong điện thoại, radio, và các thiết bị âm thanh khác.

Câu 3: Phân biệt giữa điện tử tương tự và điện tử số?

Trả lời:

Câu 4: Cho biết vai trò của điện trở trong mạch điện tử tương tự?

Trả lời:

- Kiểm soát dòng điện: Điện trở giúp giới hạn dòng điện trong mạch, bảo vệ các linh kiện khác khỏi hư hỏng.

- Chia điện áp: Điện trở có thể được sử dụng trong mạch chia điện áp để tạo ra các mức điện áp cần thiết cho các linh kiện khác.

- Tạo mạch RC: Kết hợp với tụ điện, điện trở tạo ra các mạch RC, có tác dụng lọc tín hiệu và điều chỉnh tần số.

Câu 5: Mô tả cách điện trở ảnh hưởng đến dòng điện trong mạch?

Trả lời:

- Luật Ohm: Theo định luật Ohm, dòng điện (I) chạy qua một điện trở (R) tỉ lệ nghịch với điện áp (V) đặt trên nó: I=VRI=RV​

- Giới hạn dòng điện: Khi giá trị điện trở tăng, dòng điện sẽ giảm nếu điện áp không đổi. Ngược lại, nếu điện trở giảm, dòng điện sẽ tăng.

- Chia sẻ dòng điện: Trong mạch nối tiếp, điện trở sẽ chia sẻ dòng điện giữa các nhánh, ảnh hưởng đến dòng điện chạy qua từng linh kiện.

2. THÔNG HIỂU (5 CÂU)

Câu 1: Em hiểu thế nào về mạch khuếch đại biên độ điện áp?

Trả lời:

- Mạch khuếch đại biên độ điện áp là mạch điện được thiết kế để tăng cường biên độ (amplitude) của tín hiệu điện áp đầu vào mà không làm thay đổi hình dạng của tín hiệu đó. Mạch này thường sử dụng các linh kiện như transistor hoặc op-amp.

- Chức năng: Tăng cường tín hiệu yếu để có thể xử lý hoặc truyền tải hiệu quả hơn.

Câu 2: Mạch điều chế biên độ là gì?

Trả lời:

- Mạch điều chế biên độ (AM) là mạch điện được sử dụng để điều chế tín hiệu sóng mang bằng cách thay đổi biên độ của sóng mang theo tín hiệu thông tin (như âm thanh). Điều này cho phép truyền tải tín hiệu qua khoảng cách xa.

- Chức năng: Biến đổi tín hiệu gốc thành dạng sóng có thể truyền tải qua sóng radio, giúp giảm thiểu nhiễu và cải thiện khả năng thu sóng.

Câu 3: Mạch khuếch đại tín hiệu là gì?

Trả lời:

- Mạch khuếch đại tín hiệu là mạch điện có chức năng khuếch đại tín hiệu đầu vào (có thể là điện áp, dòng điện hoặc công suất) để tạo ra tín hiệu đầu ra lớn hơn. Mạch này thường được sử dụng trong các thiết bị điện tử để xử lý tín hiệu.

- Chức năng: Tăng cường tín hiệu yếu từ các nguồn như micro, cảm biến, hoặc các thiết bị đầu vào khác để có thể xử lý tiếp.

Câu 4: Mô tả chức năng và ứng dụng của mạch khuếch đại tín hiệu trong điện tử tương tự?

Trả lời:

*Chức năng:

- Khuếch đại tín hiệu: Mạch khuếch đại tín hiệu giúp tăng cường biên độ của tín hiệu đầu vào, làm cho nó dễ dàng hơn để xử lý hoặc truyền tải.

- Bảo vệ mạch: Giúp bảo vệ các linh kiện nhạy cảm khỏi tín hiệu yếu có thể gây nhiễu.

*Ứng dụng:

- Âm thanh: Sử dụng trong các hệ thống âm thanh để khuếch đại tín hiệu từ micro trước khi phát ra loa.

- Cảm biến: Khuếch đại tín hiệu từ cảm biến nhiệt độ, áp suất, hoặc độ ẩm để có thể đưa vào các hệ thống điều khiển.

- Truyền thông: Trong các thiết bị truyền thông, mạch khuếch đại tín hiệu giúp cải thiện chất lượng tín hiệu trước khi truyền đi.

Câu 5: Em hiểu thế nào về mạch giải điều chế biên độ?

Trả lời:

- Khái niệm: Mạch giải điều chế biên độ là mạch điện được sử dụng để tách tín hiệu thông tin ra khỏi sóng mang đã được điều chế biên độ. Mạch này phục vụ để phục hồi tín hiệu gốc từ tín hiệu đã được điều chế.

- Chức năng: Khôi phục tín hiệu thông tin (như âm thanh) từ sóng mang đã được điều chế, giúp người dùng nghe hoặc sử dụng lại tín hiệu đó.

- Cách hoạt động: Mạch giải điều chế thường sử dụng các linh kiện như diode để chỉnh lưu và lọc tín hiệu, từ đó tách biệt tín hiệu thông tin khỏi sóng mang.

3. VẬN DỤNG (4 CÂU)

Câu 1: Tại sao việc sử dụng transistor lại quan trọng trong điện tử tương tự?

Trả lời:

- Khuếch đại tín hiệu: Transistor có khả năng khuếch đại tín hiệu điện, cho phép xử lý tín hiệu yếu từ các nguồn như micro hoặc cảm biến.

- Điều khiển dòng điện: Transistor có thể điều khiển dòng điện lớn hơn bằng một tín hiệu nhỏ hơn, giúp tiết kiệm năng lượng và tăng hiệu suất.

- Thay thế cho ống chân không: Transistor nhỏ gọn, tiết kiệm năng lượng và có độ tin cậy cao hơn so với các thiết bị điện tử cổ điển như ống chân không.

- Ứng dụng đa dạng: Transistor được sử dụng trong nhiều ứng dụng, từ mạch khuếch đại, mạch điều chế đến các thiết bị số.

Câu 2: Giải thích cách điều chỉnh độ sáng của đèn LED bằng cách sử dụng điện trở và transistor?

Trả lời:

* Cách điều chỉnh độ sáng:

+ Sử dụng điện trở: Điện trở được kết nối nối tiếp với đèn LED để giới hạn dòng điện chạy qua đèn. Bằng cách thay đổi giá trị của điện trở, bạn có thể điều chỉnh lượng dòng điện và do đó độ sáng của đèn LED.

+ Sử dụng transistor:

=> Chế độ bật/tắt: Khi tín hiệu điều khiển (từ vi điều khiển hoặc công tắc) được đưa vào chân base của transistor, nó sẽ dẫn điện và cho phép dòng chạy qua đèn LED.

=> Điều chỉnh độ sáng: Bằng cách thay đổi tín hiệu điều khiển (thay đổi độ rộng xung PWM), bạn có thể điều chỉnh độ sáng của đèn LED. Tín hiệu PWM sẽ thay đổi thời gian bật/tắt của đèn LED, từ đó điều chỉnh độ sáng một cách hiệu quả.

Câu 3: Nêu các loại mạch điện tử tương tự phổ biến?

Trả lời:

Mạch khuếch đại

Mạch điều chế

Mạch lọc

Mạch so sánh

Mạch dao động

Câu 4: Liệt kê và mô tả ngắn gọn về từng loại mạch?

Trả lời:

4. VẬN DỤNG CAO (3 CÂU)

Câu 1: Phân tích một mạch điện tử tương tự phức tạp và nêu ứng dụng của nó trong thực tế?

Trả lời:

*Mạch khuếch đại âm thanh:

- Cấu trúc: Mạch khuếch đại âm thanh thường bao gồm nhiều tầng khuếch đại, sử dụng transistor hoặc op-amp. Mạch có thể bao gồm:

Tầng đầu vào: Nhận tín hiệu từ nguồn (như micro).

Tầng khuếch đại: Khuếch đại tín hiệu lên mức cần thiết.

Tầng điều chỉnh: Điều chỉnh tần số và biên độ để đảm bảo chất lượng âm thanh.

Tầng đầu ra: Cung cấp tín hiệu cho loa.

- Ứng dụng

+ Hệ thống âm thanh: Sử dụng trong các bộ khuếch đại âm thanh, loa, và hệ thống karaoke.

+ Thiết bị ghi âm: Trong các thiết bị ghi âm để tăng cường chất lượng âm thanh.

+ Truyền thông: Trong các thiết bị phát sóng âm thanh

Câu 2: So sánh hiệu suất của các loại mạch khuếch đại khác nhau? Nêu ưu nhược điểm của từng loại và ứng dụng cụ thể?

Trả lời:

Câu 3: Đề xuất cải tiến cho một mạch điện tử tương tự hiện có để tăng hiệu suất?

Trả lời:

Cải tiến mạch khuếch đại Class AB

*Đề xuất

- Sử dụng linh kiện chất lượng cao: Thay thế các transistor thông thường bằng transistor MOSFET hoặc các linh kiện có khả năng xử lý dòng điện lớn hơn để giảm tổn thất năng lượng.

- Tối ưu hóa mạch điều khiển: Sử dụng các mạch điều khiển thông minh để điều chỉnh độ khuếch đại theo nhu cầu, giúp tiết kiệm năng lượng.

- Hệ thống tản nhiệt hiệu quả: Thiết kế hệ thống tản nhiệt tốt hơn để giảm nhiệt độ, từ đó tăng tuổi thọ và hiệu suất của mạch.

- Cải tiến thiết kế mạch: Sử dụng mạch feedback để tối ưu hóa chất lượng âm thanh và giảm méo tín hiệu.

- Lợi ích: Tăng hiệu suất khuếch đại, giảm tổn thất năng lượng và cải thiện chất lượng âm thanh tổng thể.
