PHẦN HAI. CÔNG NGHỆ ĐIỆN TỬ

CHƯƠNG VIII. ĐIỆN TỬ SỐ

BÀI 21: TÍN HIỆU SỐ VÀ CÁC CỔNG LOGIC CƠ BẢN

(17 CÂU)

1. NHẬN BIẾT (4 CÂU)

Câu 1: Tín hiệu số là gì? Hãy nêu đặc điểm chính của tín hiệu số?

Trả lời:

- Tín hiệu số là tín hiệu mà giá trị của nó chỉ có thể nhận các giá trị rời rạc, thường là 0 và 1. Tín hiệu số được sử dụng trong các hệ thống điện tử và máy tính để biểu diễn thông tin.

- Đặc điểm chính của tín hiệu số:

+ Giá trị rời rạc: Tín hiệu số chỉ có các giá trị cụ thể (thường là 0 và 1).

+ Chống nhiễu tốt: Tín hiệu số ít bị ảnh hưởng bởi nhiễu so với tín hiệu tương tự.

+ Dễ dàng lưu trữ và xử lý: Tín hiệu số có thể được lưu trữ trong bộ nhớ và xử lý bằng các thuật toán số.

+ Thời gian thực: Có thể dễ dàng đồng bộ hóa và xử lý theo thời gian thực.

Câu 2: Cổng logic là gì? Nêu tên và chức năng của các cổng logic cơ bản?

Trả lời:

- Cổng logic là các thiết bị điện tử thực hiện các phép toán logic trên một hoặc nhiều tín hiệu đầu vào để tạo ra một tín hiệu đầu ra. Cổng logic là thành phần cơ bản trong mạch số.

- Tên và chức năng của các cổng logic cơ bản:

+ Cổng AND: Đầu ra là 1 chỉ khi tất cả các đầu vào đều là 1.

+ Cổng OR: Đầu ra là 1 khi ít nhất một đầu vào là 1.

+ Cổng NOT: Đầu ra là nghịch đảo của đầu vào (nếu đầu vào là 1, đầu ra là 0 và ngược lại).

+ Cổng NAND: Đầu ra là nghịch đảo của cổng AND (đầu ra là 0 chỉ khi tất cả các đầu vào đều là 1).

+ Cổng NOR: Đầu ra là nghịch đảo của cổng OR (đầu ra là 1 chỉ khi tất cả các đầu vào đều là 0).

+ Cổng XOR: Đầu ra là 1 khi số lượng đầu vào bằng 1 là lẻ (tức là chỉ một trong các đầu vào là 1).

+ Cổng XNOR: Đầu ra là 1 khi số lượng đầu vào bằng 1 là chẵn.

Câu 3: Khác biệt giữa tín hiệu số và tín hiệu tương tự là gì?

Trả lời:

Câu 4: Nêu một số cổng logic cơ bản mà em biết?

Trả lời:

- Cổng OR

- Cổng AND

- Cổng NOT

- Cổng NOR

- Cổng NAND

2. THÔNG HIỂU (4 CÂU)

Câu 1: Giải thích nguyên lý hoạt động của cổng AND?

Trả lời:

- Nguyên lý hoạt động của cổng AND: Cổng AND là một loại cổng logic mà đầu ra chỉ có giá trị 1 (TRUE) khi tất cả các tín hiệu đầu vào cũng có giá trị 1. Nếu có bất kỳ tín hiệu đầu vào nào có giá trị 0 (FALSE), đầu ra của cổng AND sẽ là 0.

- Bảng chân lý của cổng AND:

Câu 2: Mô tả cách mà cổng OR hoạt động với các tín hiệu đầu vào?

Trả lời:

- Hoạt động của cổng OR: Cổng OR là một loại cổng logic mà đầu ra sẽ có giá trị 1 nếu ít nhất một trong các tín hiệu đầu vào có giá trị 1. Nếu tất cả các tín hiệu đầu vào đều có giá trị 0, đầu ra của cổng OR sẽ là 0.

- Bảng chân lý của cổng OR:

Câu 3: Tại sao cổng NOT được gọi là cổng đảo?

Trả lời:

- Cổng NOT được gọi là cổng đảo vì nó thực hiện phép toán nghịch đảo (đảo ngược) giá trị của tín hiệu đầu vào. Nếu đầu vào là 1 (TRUE), đầu ra sẽ là 0 (FALSE), và ngược lại.

- Bảng chân lý của cổng NOT:

=> Cổng NOT làm nhiệm vụ đảo ngược giá trị của tín hiệu, nên nó được gọi là cổng đảo.

Câu 4: Nêu bảng chân lý của cổng NAND?

Trả lời:

3. VẬN DỤNG (5 CÂU)

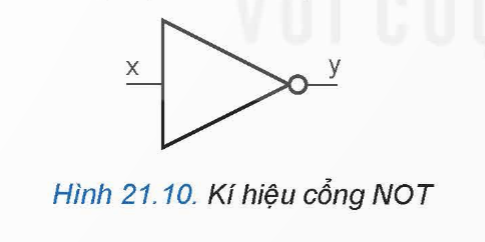

Câu 1: Vẽ kí hiệu của cổng NOT?

Trả lời:

Câu 2: Nếu em có 3 tín hiệu đầu vào A, B, C, hãy viết biểu thức logic cho cổng NOR?

Trả lời:

Cổng NOR là cổng logic mà đầu ra sẽ là 1 chỉ khi tất cả các đầu vào đều là 0. Với 3 tín hiệu đầu vào A, B, C, biểu thức logic cho cổng NOR được viết như sau:

*Biểu thức logic: NOR(A,B,C) = A+B+C​

Câu 3: Hãy thiết kế một mạch sử dụng cổng AND và cổng OR để thực hiện chức năng A và (B hoặc C)?

Trả lời:

- Để thực hiện chức năng A∧(B∨C)A∧(B∨C), ta cần:

+ Cổng OR để kết hợp B và C.

+ Cổng AND để kết hợp A với kết quả của cổng OR.

- Sơ đồ mạch:

+ Đầu vào B và C được kết nối với cổng OR.

+ Đầu ra của cổng OR được kết nối với một đầu vào của cổng AND, đầu vào còn lại là A.

+ Biểu thức logic: Output=A∧(B∨C)Output=A∧(B∨C)

Câu 4: Hãy nêu một số ứng dụng thực tiễn của tín hiệu số trong đời sống hàng ngày?

Trả lời:

- Máy tính và thiết bị điện tử: Tín hiệu số được sử dụng để xử lý dữ liệu, lưu trữ thông tin và thực hiện các phép toán logic.

- Viễn thông: Tín hiệu số được sử dụng trong truyền thông dữ liệu, như internet, điện thoại di động, và truyền hình kỹ thuật số.

- Thiết bị điều khiển tự động: Các hệ thống điều khiển như máy móc công nghiệp, robot, và thiết bị gia dụng thông minh sử dụng tín hiệu số để hoạt động.

- Âm thanh và video: Tín hiệu số được sử dụng trong các định dạng âm thanh (như MP3) và video (như MP4) để lưu trữ và phát lại.

- Hệ thống an ninh: Các camera giám sát và hệ thống báo động sử dụng tín hiệu số để xử lý hình ảnh và phát hiện chuyển động.

Câu 5: Trình bày về sự phát triển của công nghệ cổng logic trong các thiết bị điện tử hiện đại?

Trả lời:

- Từ cổng cơ bản đến vi mạch tích hợp: Ban đầu, cổng logic được xây dựng bằng các linh kiện rời như transistor. Sau đó, sự phát triển của công nghệ vi mạch đã cho phép tích hợp hàng triệu cổng logic vào một chip nhỏ gọn.

-Công nghệ CMOS: (Complementary Metal-Oxide-Semiconductor) đã trở thành tiêu chuẩn cho các cổng logic trong các thiết bị điện tử hiện đại nhờ vào tính tiết kiệm năng lượng và khả năng hoạt động ở tốc độ cao.

- Sự phát triển của FPGA và CPLD: Các mạch lập trình được (FPGA) và CPLD cho phép người dùng thiết kế và cấu hình các cổng logic theo nhu cầu cụ thể, mở rộng khả năng linh hoạt trong thiết kế mạch.

- Ứng dụng trong AI và máy học: Công nghệ cổng logic hiện nay được sử dụng trong các ứng dụng AI và máy học, nơi mà khả năng xử lý dữ liệu nhanh chóng và hiệu quả là rất quan trọng.

- Tương lai: Với sự phát triển của công nghệ lượng tử và các vật liệu mới, cổng logic có thể tiếp tục phát triển để đáp ứng nhu cầu ngày càng cao của các ứng dụng công nghệ trong tương lai.

4. VẬN DỤNG CAO (4 CÂU)

Câu 1: Phân tích ưu điểm và nhược điểm của việc sử dụng tín hiệu số trong các hệ thống điện tử hiện đại?

Trả lời:

Câu 2: Hãy trình bày cách mà các cổng logic có thể được kết hợp để tạo thành một mạch số phức tạp?

Trả lời:

- Kết nối tuần tự: Các cổng logic có thể được kết nối theo chuỗi, trong đó đầu ra của cổng này là đầu vào của cổng khác. Ví dụ, một cổng AND có thể được kết nối với một cổng OR.

- Kết nối song song: Nhiều cổng logic có thể hoạt động đồng thời với nhau. Ví dụ, hai cổng AND có thể nhận cùng một tín hiệu đầu vào và tạo ra hai đầu ra khác nhau.

- Sử dụng bảng chân lý: Các mạch phức tạp có thể được thiết kế bằng cách sử dụng bảng chân lý để xác định các đầu ra tương ứng cho các tổ hợp đầu vào khác nhau.

- Sử dụng mạch lập trình được: Các mạch như FPGA cho phép người dùng cấu hình và kết nối các cổng logic theo cách tùy chỉnh để thực hiện các chức năng phức tạp.

Câu 3: Giải thích ứng dụng của cổng XOR trong các mạch điện tử?

Trả lời:

- Cổng XOR (Exclusive OR) là cổng logic mà đầu ra là 1 khi số lượng đầu vào có giá trị 1 là lẻ. Cổng XOR có nhiều ứng dụng trong các mạch điện tử, bao gồm:

- Phép cộng nhị phân: Cổng XOR được sử dụng trong các mạch cộng nhị phân để thực hiện phép cộng giữa hai bit, nơi đầu ra là tổng của hai bit mà không tính đến phần nhớ (carry).

- Mạch kiểm tra lỗi: Cổng XOR có thể được sử dụng để phát hiện lỗi trong truyền thông dữ liệu. Ví dụ, trong các mã kiểm tra lỗi như mã parity.

- Mạch mã hóa và giải mã: Cổng XOR thường được sử dụng trong các thuật toán mã hóa để kết hợp dữ liệu với khóa mã hóa, đảm bảo tính bảo mật.

- Mạch điều khiển: Cổng XOR có thể được sử dụng trong các mạch điều khiển để thực hiện các quyết định dựa trên các điều kiện đầu vào khác nhau.

Câu 4: So sánh cổng NOT, OR, AND?

Trả lời:

*Bảng chân lý:
